UPS电池连接方法及放电流程详解

来源：存能电气  日期：2019-01-16 10:30  浏览量：次

　　UPS电池连接方法及放电流程详解。UPS电源买回来，很多用户都不知道怎么连接蓄电池或者是锂电池，连接错了会使机器不能正常运转。另外UPS电池在放电之前主机做一下电池自检。下面就是存能电气小编带给大家的UPS电池连接方法以及放点注意事项，希望能够给你们带来一定的帮助。

　　UPS蓄电池连接方法：

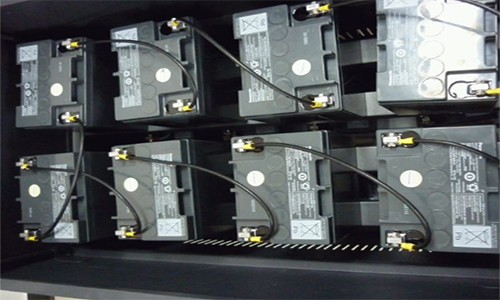

　　⒈UPS电池的红色极注是正极，黑色的是负极，蓄电池在电池盒里是串联的，就是说一个电池的正极连另一个电池的负极。

　　⒉照这样连法，最后会剩下一正一负两条引出线，接蓄电池放电端口，注意要一一对应起来，一般左正右负，连接时注意电池短路。

　　3.短时间内UPS蓄电池进水是不会影响电池性能的，水是弱电解质，导电性能很弱，不过一定要立刻擦干，否则会氧化极注，使电池极注脱落，造成电池损坏。

　　⒋更换UPS电池线倾向原公司服务站或经销商购买原材料，以避免因容量不足而造成发热或大火，引起火灾。

　　⒌不能用火对UPS蓄电池或电池组进行处理，否则会爆炸伤人，勿损坏或打开电池，电池溢出的电解液，具有很强的毒性，对人体有害，避免电池正负极短路，否则会引起火灾或电机。

　　UPS外接电池连接方法：

　　1、UPS外接电池主机功率选型依据：功率=负载/功率因数（一般按0.8计）

　　2、长机配置UPS电池算法如下：

　　计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）

　　注：P→UPS电源的标称输出功率

　　cosф→UPS电源电池的输出功率因数（工频机一般为0.8）

　　η→UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）

　　E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.67V）

　　N→每组电池的数量

　　根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：

　　电池组的标称容量=I最大/C

　　算出电池的标称容量。

　　由于使用E临界———UPS电池的最低临界放电电压值，所以会导致所要求的UPS电池组的安时容量偏大的局面。按目前的使用经验，实际电池组的安时容量可按下面公式计算：

　　实际电池容量（AH）=电池组的标称容量*0.8

　　连接UPS电池注意事项：

　　处理前，脱下戒指、手表之类的金属物品。

　　更换UPS电池线倾向原公司服务站或经销商购买原材料，以避免因容量不足而造成发热或大火，引起火灾。

　　不能用火对电池或电池组进行处理，否则会爆炸伤人。

　　勿损坏或打开电池，电池溢出的电解液，具有很强的毒性，对人体有害。

　　避免电池正负极短路，否则会引起火灾或电机。

　　触摸电池前要检查有无电压。电池回路与输入电压回路不隔离，在电池端子与地面间会有高压危险。

　　UPS电池放电流程：

　　1、设定或是计算UPS电池放电时间：根据液晶面板显示时间，或是根

　　据电池数量测算待机时间，设定断电时间为测算时间的30%或25%。

　　2、直接断开UPS的“整流输入开关”，观察UPS液晶面板显示

　　剩余时间及电池电压，或是UPS前面板指示灯指示数量不低于原来亮灯数量的二分之一。

　　3、UPS电池放电至电池低压告警值，（测量端电压低于10.5V）或是时间达到之前预算时间时，闭合UP是的“整流输入开关”。

　　UPS电源电池在放电过程中的注意事项：

　　先要了解在放电之前，UPS电源电池大概能够后备多长时间，这样在放电的时候有所准备，防止放电到了后备时间都不知道，造成负载的宕机。造成设备的损坏。

　　如果可以看到UPS电池的情况下，先目测电池是否有明显的变形和漏液现象。

　　如果UPS电池本身具备自动放电功能设置时间，建议让UPS自己先进行一下放电，这样可以初步判断电池是否具备放电的能力。

　　在人为放电时，请时刻观察UPS的电池电压的下降情况，以便随时恢复市电输入。

　　对UPS进行放电处理不必完全把电池的容量完全放光，这里只是放到额定容量的即可，放电只要起到激活电池的作用，延长UPS电池的使用时间。

　　以上就是UPS电池连接方法及放电流程详、注意事项详解，你们都学会了吗？UPS电源电池定期放电才能延长使用寿命。
