便携式UPS电源设备产生的谐波会带来哪些危害?

日期:2019-03-06 11:08 浏览量:

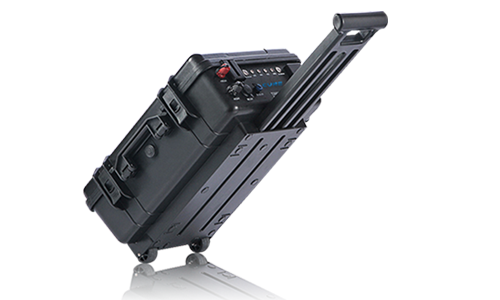

  便携式UPS电源设备产生的谐波会带来哪些危害?随着户外办公、应急救援的发展,户外对UPS电力质量的要求越来越高,为了保障日常工作的连续性,便携式UPS电源应运而生。但对于我们在长期使用的便携式UPS电源,到底会产生哪些谐波呢?跟着存能电气小编的脚步一起去看看吧。

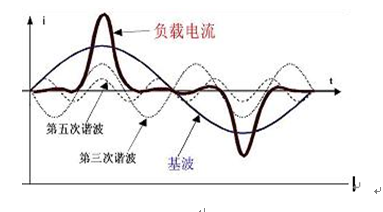

  谐波的危害:


  谐波的危害十分严重。谐波使电能的生产、传输和利用的效率降低,使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器等设备烧毁。

  谐波对UPS电力系统的危害是比较严重的,主要体现在:

  (1)部分供电线路的损耗由谐波引起。由于集肤效应和邻近效应,使线路电阻随频率增加而提高,造成电能的损失和浪费;谐波电流可能造成线路过载过热,损害导体绝缘,同时高频谐波可能造成集肤效应降低电缆的载流能力。

  (2)谐波影响各种电气设备的正常工作。谐波电流的存在导致电力变压器产生附加的损耗,从而引起过载、过热,加速了绝缘介质的老化,导致绝缘损坏。

  (3)谐波电流不但会使电子电气设备出现较大的误差,甚至引起电子电气设备的失灵。

  便携式UPS电源设备产生的谐波会带来哪些危害?


  1、对断路器、漏电保护器、继电器等保护、自控装置产生干扰,造成误动作。使电动机产生附加损耗和发热、产生脉动转矩和噪音。使电力变压、使电动机产生附加损耗和发热、产生脉动转矩和噪音;

  2、造成电流表、电压表、功率表、电能表测量误差。使照明设施寿命缩短;

  3、对临近的通讯线路产生静电干扰和电磁干扰。引起配电系统静电补偿电容器发生串/并联谐振;

  4、使配电线路损耗增大、发热、缩短绝缘寿命,甚至引起短路、火灾;

  5、由于谐波,使电压突变造成电子设备损坏、出现误动作,影响计算机程序正常运行。造成数据丢失,甚至损坏硬件,引起楼宇自动化、消防报警系统、安全防范系统误动作,甚至无法工作。

  谐波对供电电网所带来的危害:

  由于大量高次谐波电流的出现,导致输入功率因数下降,无功功率损耗增大,导致供电电网的利用率下降;

  供电电网因发生谐波谐振的几率增加,因谐振在用户供配电系统所诱发的瞬态过电压、瞬态过电流将直接危害各种用电设备的安全运行。

  抑制便携式UPS电源谐波的方法:

  ①采用6脉冲便携式UPS电源和有源谐波滤波器,输入电流谐波《5%(额定负载),输入功率因数0.95。这种配置,虽然输入指标非常好,但是技术仍然不是很成熟,存在误补偿、过补偿等问题,导致主输入开关误跳闸或损坏等现象。

  ②采用12脉冲UPS电源+11次谐波滤波器,如便携式UPS电源整流装置为三相全控桥12脉冲整流器,加11次谐波滤波器后减小到4.5%以下,可基本完全消除谐波电流含量对电网的危害,价格相对有源滤波器要便宜。

  ③采用移相变压器+6脉冲整流器的假12脉冲方案,其组成由2台6脉冲整流器UPS电源拼凑成。

  ④采用6脉冲UPS电源和5次谐波滤波器,如果便携式UPS电源整流装置为三相全控桥6脉整流器,由整流装置产生的谐波占所有谐波的近25-33%加5次谐波滤波器后减小到10%以下,输入功率因数0.9,可局部减小谐波电流对电网的危害。

  低碳发展是逐渐成为全球大趋势,便携式UPS电源行业要向绿色、低碳发展,然而真正的绿色低碳电源UPS电源,表现为谐波电流小对电网的电力谐波污染谐波污染小,UPS运行的效率高,减少损耗。有危害我们就要学会杜绝,以上几种抑制谐波的方法大家都可以去试试。
