UPS电源柜在高压开关柜操作中的应用

日期:2019-04-15 17:13 浏览量:

  UPS电源柜在高压开关柜操作中的应用。高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。低压开关柜就是低压配电房里使用的成套设备柜,而UPS开关柜,一般是用于计算机房,或监控室,或者是其它重要设备,主要是防止停电的影响。

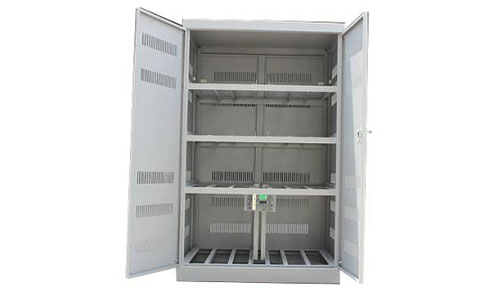

  UPS电源柜

  UPS电源柜具有带载能力强,负载兼容性好、市电输入电压、频率范围宽、输出无切换时间、优异的发电机兼容匹配性等特点,极大地满足各种用电环境的需求;完善的保护装置,提升了系统运行的稳定性、可靠性;人性化的LCD液晶界面设计,使人机沟通零距离;随时观察到UPS的工作状况、历史记录、及时对UPS进行控制,并可组成热备份系统,以提高系统的可靠性。

  它具有功能完善,结构紧凑,稳定可靠、部署灵活、方便维护的特点。最佳适用于数量庞大,空间分布广泛的各大行业机构基层单位及网点,如政府职能机构基层部门、银行营业网点、通信网点、石油石化加油站点、中小型企业、中大型企业分支机构等网络环境。

  高压开关柜

  高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,高压开关柜按作是用上海伊顿通用设备网柜等。电压等级在3.6KV~550KV的电器产品,高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。

  高压用户的电费计量办法通常是高供高计,思考到计量的独立性,要配备一台独自的高压计量柜,这么就需求四台高压柜。较为经济的办法是选用三台高压开关柜,将计量功用加到进线柜中。

  UPS电源柜在高压开关柜操作中的应用

  1、TV供电办法

  TV为电压互感器,用来进行电压信号改换的电力设备。TV供电办法首要是运用TV向操作回路供应电源。一种办法是直接运用TV供应十0V操作电源;另一种办法是由TV经过基地变压器供应220V操作电源。

  因为TV的二次侧额外电压通常为十0V,在选用断路器操作安排及其它元件时应将其作业电压定为十0(1十)V。思考到断路器操作安排的分合闸及电机储能和维护设备的功率5,TV采纳V形接线时,每只TV二次绕组容量应不小于500VA,采纳Y形接线每只TV二次绕组容量应不小于300VA。

  在公司用户中,进线柜通常还承当电能计量的功用。而依据电能计量的请求,计量用TA或TV有必要用独立的二次线圈,不能加装其它设备。TV供电办法,尽管断路器在分合闸时通常没有负荷,但电机储能可达数十秒钟,一重用来指示断路器分合闸状况的指示灯,以及维护元件的作业都会构成压降,致使电能计量过失,这是供电有些所不容许的。假计划量和操作回路别离运用一组TV,很难设备在一台高压开关柜中,必定要添加一台独自的高压计量柜而添加工程造价。

  在高压电源正常的状况下,TV供电能够满意断路器的分合闸请求。此刻,若采有微机维护,维护设备将不能正常作业;若选用DL或GL系列电流继电器构成的维护,即便电流继电器动作,但因为操作电源电压过低,断路器将拒分,然后拓宽事端计划,上一级维护动作,拓宽停电计划。实习中,咱们除了运用维护的出口跳断路器,一同把断路器的过流脱扣线圈串入电流回路。在发作缺点时,直接运用断路器操作安排上的过流脱扣器跳断路器。

  运用过流脱扣器构成维护,也有潜在的不安全要素。缺点时一旦GL电流断电器或ZJ5型基地继电器的接点协作欠好,以及接点卡涩呈现常开接点不能及时闭合,TA二次绕组还会呈现开路的状况。因为此刻流经TA一次侧的缺点电流很大,会在二次侧发作很高的电压,会损坏TA的绝缘,焚毁二次回路,致使上一级维护动作拓宽缺点计划。

  2、DC供电办法

  DC供电办法,是选用蓄电池经过直流电源屏向操作回路供应电源。在电力体系中变电所底子都是DC供电办法。体系正常作业时,由整流电路或高频开关电源供应直流操作电源;沟通失电时,由蓄电池经稳压回路供应直流操作电源。在变电所中运用直流电源供电,彻底能够防止TV供电时或许呈现的上述疑问。

  直流电源,牢靠性好造价高,通常一套50Ah直流电源屏报价近十万元。开闭所因为构造紧凑,放置直流电源屏也很艰难。如今,商场上有一种小型直流电源设备,即直流电源箱和壁挂直流电源。直流电源箱和壁挂直流电源与规范的直流电源屏相同,通常都是由高频开关电源和微机监控设备构成,能够对蓄电池、直流电压、电流、绝缘进行监控,乃至具有“四遥”功用。

  直流电源箱和壁挂直流电源的容量通常在十~36Ah之间,彻底能够满意16台以内断路器的操作请求。这种小型直流电源体积较小,可挂在墙上或在墙角设备,适宜装在小型变电所的高压配电房内,报价通常为同类直流电源屏的1/3~1/2。一只十Ah的壁挂式直流电源就足能够够用了。在许多的项目中已开端选用此种操作电源供电办法,都取得了极好的效益。

  3、UPS供电办法

  因为UPS供电办法中,操作电源不受与高压母线电压的影响,可防止TV供电办法时呈现的计量疑问和维护拒动景象。只需订购时将断路器和维护设备的操作电源订为沟通220V,其它可视同于直流操作电源。那么如何挑选UPS操作电源呢?

  小型UPS的容量有0.5、1、3kVA等几种规范,规范配备的作业时刻为15min。假定进一步思考到蓄电池的自放电,选用1h的1kVAUPS更可无忧无虑了。UPS又分后备式和在线式两种。后备式UPS正常时由沟通输入供电,输入中止或反常时切换至蓄电池供电,切换时刻通常在十ms以内。在线式UPS在沟通输入缺点和康复时,市电办法和电池办法切换时刻为零。在线式UPS报价为后备式的5~10倍,后备式UPS切换时刻10ms,仅为半个周波,小于维护的照应时刻,对维护作业和断路器的分合闸没有影响。

  在工程实习中,用UPS向高压开关柜操作回路供应作业电源已在多个工程实习中得到了运用,运用状况十分安稳。UPS电源柜为操作电源供电的办法为用户节约了设备出资,一同具有极好的牢靠性。

  以上就是UPS电源柜在高压开关柜操作中的应用,希望可以帮到你!
