锂电池保护板IC参数和技术指标介绍

日期:2019-06-11 10:05 浏览量:

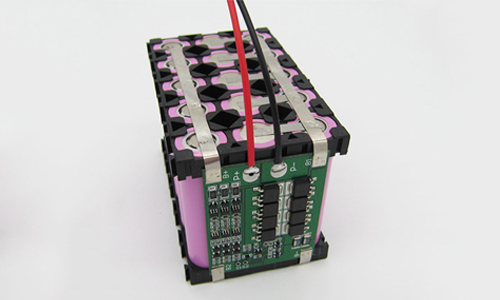

  锂电池保护板IC参数和技术指标介绍。锂电池主要由两大块构成,电芯和保护板PCM。保护板的功能主要是对充电型电池的电芯进行保护,维持锂电池充放电过程中的安全稳定,对整个电池电路系统性能起着重要的作用。

  锂电池保护板IC参数


  一、锂电池保护IC主要参数

  1)封装

  2)过充电压

  3)过充释放电压

  4)过放电压

  5)过放释放电压

  6)耐压

  二、MOSFET主要参数

  1)N沟、P沟

  2)内阻

  3)封装(TSSOP8<简称薄片>、SOP8<简称厚片>、SOT23-6等)

  4)耐电流

  5)耐电压

  6)内部是否连通

  锂电池保护板主要技术指标

  1、电压保护能力

  过充电保护:锂电池保护板必须具有预防电芯电压超过预设值的能力过放电保护:保护板必须具有预防电芯电压底于预设值的能力

  2.电流能力

  保护板作为锂电芯的安全保护器件,既要在设备的正常工作电流范围内,能可靠工作,又要在当电池被意外短路或过流时能迅速动作,使电芯得到保护。

  3、导通电阻

  由于通讯设备的工作频率较高,数据传输要求误码率低,其脉冲串的上升及下降沿陡,故对电池的电流输出能力和电压稳定度要求高,因此保护板的MOS管开关导通时电阻要小,单节电芯保护板通常在<70mΩ,如太大会导致通讯设备工作不正常,如手机在通话时突然断线、电话接不通、噪声等现象。

  4、自耗电流

  定义:IC工作电压为3.6V,空载状态下,流经保护IC的工作电流,一般极小.保护板的自耗电流直接影响锂电池的待机时间,通常规定保护板的自耗电流小于10微安。

  5、机械性能、温度适应能力、抗静电能力

  锂电池保护板必须能通过国标规定的震动,冲击试验;保护板在-40到85度能安全工作,能经受±15KV的非接触ESD静电测试。

  锂电池保护板的作用

  锂电池保护板是对串联锂电池组的充放电保护;在充满电时能保证各单体电池之间的电压差异小于设定值,实现电池组各单体电池的均充,有效地改善了串联充电方式下的充电效果;

  同时检测锂电池组中各个单体电池的过压、欠压、过流、短路、过温状态,保护并延长电池使用寿命;欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

  锂电池因为其自身的参数也都不尽相同,所以对应的保护板的类型也是不一样的。通俗的来讲,锂电池一般都要有一个与之对应的锂电池保护板辅助其工作。因为锂电池需要在正常的电流以及电压下工作,如果因为短路以及其他一些原因导致瞬间电流过大,会直接损坏锂电池的电芯,而且造成的后果是很危险的,轻则自然重则爆炸。

  锂电池保护板的作用就是避免短路等一系列的意外情况,所以保护板的参数要求也是极其精密的。
