UPS厂家告诉你UPS不间断电源维修技巧

日期:2019-07-18 10:48 浏览量:

  UPS厂家告诉你UPS不间断电源维修技巧。UPS电源发生了故障,就无法为负载提供保护功能。UPS不间断电源出现故障了,你会不会维修?如果厂家不能及时到达现场解决问题,你是否可以进行简单的维修呢?存能电气UPS厂家告诉你UPS不间断电源维修技巧。

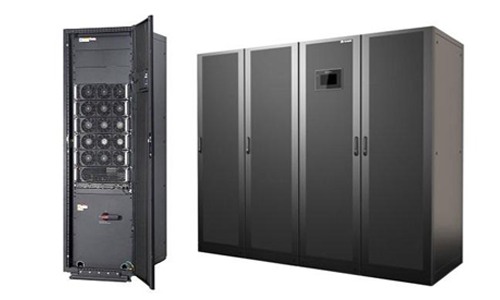

  UPS厂家告诉你UPS不间断电源维修技巧


  1、逆变管烧毁

  待查出管子烧毁原因后,换上新管就可以正常工作。新管工作参数一定要符合要求,其耐压值一定要超过UPS电源蓄电池电压的两倍,β值不得低于150,否则管压降加大,管子生热快,易再次被烧毁。

  2、蓄电池无电

  蓄电池无电或电压过低,也是造成逆变管烧毁的原因。更换新电池时,注意更换的新电池型号一定要与原来的相符,电压不能高,但AH数可适当增大。新电池一定要连续充电六个小时。

  3、市电正常,但UPS不间断电源工作在逆变状态

  先检查市电输入变压器绕组及保险,若无问题,可检查次级电路和负载。

  4、逻辑控制电路有故障

  逻辑控制电路有问题,可按逻辑关系,参考有关脚电压及波形逐级检查。检查时,一定要把逆变管输入端的插头拔掉。这样,既可避免发生意外,又可延长UPS蓄电池的使用寿命。

  UPS电源常见的故障以及维修方法

  一、停电时逆变器不工作,红色指示灯长亮

  UPS电源出现这种故障时分析是电池电压太低的原因导致。进行电压检测,如果电压过低,供电后,电压没有变化,说明充电电路有问题。可把其其送至可调稳压器U8(MG317T)稳压后,给蓄电池充电。再经检测C21两端直流电压正常,则滤波电路之后有故障。测量MG317T输出脚,输出电压不正常,可检查输出负载,如果正常的话,对VR3输出电压进行调整看有无变化,没有变化说明U8损坏。用相同型号的MG317T进行更换,把电池断开,对VR3进行调整,使得U8输出电压稳定在28V左右,从而排除故障。

  二、停电时逆变器不工作,蜂鸣器长鸣

  分析故障现象,说明该稳压电源的转换控制电路正常,用万用表进行电压检测,电压正常,则逆变回路电路有问题。可以先对脉宽调制器U1(SG3524)的⑩脚进行测量,看看是不是被锁定了,被锁定时为高电平,接着在逆变管Q17、Q18静态工作时,测量其对地的阻值。依据正常数据测得阻值偏低,可发现逆变管Q17与Q18可能被烧坏,可以进行更换来排除故障。

  三、供电正常,工作正常;切断供电,无220V电压输出且伴有长鸣报警声

  针对这一现象,可先检查蓄电池电压是否正常;其次检查两只逆变器,其大功率输出管和相应的驱动器是否正常。如果以上检查都没问题,则考虑故障存在于蓄电池电压检测电路。一般情况下,正常电压维持在1.2V左右;当蓄电池为正常值26V时,计算出⑦脚电压大概是1.4V左右,①脚电压为12V高电平。下面切断供电,测量IC1的脚①、⑥、⑦,如果其中某一电压如第⑦脚电压偏低,可以推断出R3、R4分压有故障。再进行R3、R4阻值的测量,会发现断路,找出故障后对断路的电阻进行更换进行故障排除。

  四、供电正常,逆变器工作指示灯闪烁,蜂鸣器间断鸣叫

  在市电供电时,RS触发器VH=“1”,VG=“0”,复位端R(VF)为高电平,置位端S(VN)为正向脉冲信号VN,进行检测,VH和复位端R(VF)都是低电平,VG为高电平,都属非正常现象;此时,如果测得置位端S(VN)为一串正向脉冲,再测IC3第⑧脚,这两项检测都正常的话,再进行电检测电压的检查,看看是否正常,如果没有市电检测电压,会发现变压器的副边绕组断路。更换变压器,故障排除。

  UPS不间断电源一旦发生故障情况,通常都要求尽快恢复,故工作维护人员需及时对其进行分析与处理。以上是给大家介绍的的UPS不间断电源常见问题及维修技巧,希望可以帮到大家,但为了保险起见,各位在遇到UPS故障时,还是要找专业的维修人员进行测试维修,以免发生意外,损失严重。
