　　锂电池串联并联方法和注意事项详解。锂电池并联可以提高总电流，串联可以提升总电压。把锂电池串联和并联起来使用，这听起来好象很简单，但是前提是方法得用对，还有一些需要注意的事项，才能可以避免不必要的问题。因此，存能电气小编就来和大家说说锂电池串并联的方法和注意事项，都看好了哦！

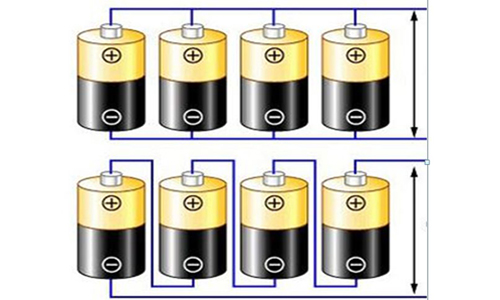

　　锂电池串联：

　　是指锂电池首尾相联。即第一节电池的正极接第二节电池的负极，第二节电池的正极接第三节电池的负极依次类推。串联电压等于电池电压之和，电流等于流过每个电池的电流，锂电池组当中的一节损坏会造成整个电池组不能使用或是电压降低。

　　锂电池并联：

　　是指锂电池首首相联、尾尾相联。即所有电池的正极相联接，所有电池的负极相联接。并联电压等于单个电池电压，电流等于电池电流之和。并联可以提高总电流。

　　锂电池组组合需要这两种组合方式来组合以实现所需要的电压和容量，电池之间一般都是通过镍片连接，这个需要专用设备将镍片与电芯焊接起来，这种方式是比较牢固而且安全。然后在接相应的保护再进行输出。

　　锂电池串联并联的方法：

　　锂电池串联的方法:后一个锂电池的正极与前一个锂电池的负极连接起来,最后只剩下第一个锂电池的正极和末尾锂电池的负极。

　　锂电池并联的方法：后一个锂电池的正极与前一个锂电池的正极连接起来，后一个锂电池的负极与前一个锂电池的负极连接起来。

　　在锂电池组中是把多个锂电池串联起来，得到所需要的工作电压。如果所需要的是更高的容量和更大的电流，那就应该把动力型锂电池先把它们并联起来。使用串联和并联这两种方法结合起来就可以达到高电压高容量标准。比如一个36V10AH电动车的电池是把50节2000MAH的3.6V锂离子电池并联起来这样容量就可以达到10AH；然后再把10组并联的电池串联在一起；串联起来后电池的电压就可以达到36V以上。

　　锂电池串联并联注意事项：

　　锂电池并联后，一般会有下面两种情况出现：

　　1、内阻小的电池会向内阻大的电池放电，通常新电瓶或容量高的电瓶的内阻相对来说小一些。

　　2、放电时，内阻小的电瓶会先放电，一段时间后两组电瓶才能一起出力。

　　所以，两组铅酸电瓶如果内阻相差不大，完全可以直接并联，无须增加任何电子器件，但是注意充电，没有合适的充电器，可以分开充电。内阻相差较大的两组锂电池并联时，对于内阻小的电池不利，建议分开放电，不要直接并联为宜。

　　两组锂电并联时，也要注意内阻方面的情况。总之，两组电瓶并联如果内阻相差不大，可以直接并联，内阻相差较大，分开放电为宜。或先用内阻小的一组电瓶，一段时后，等两组电瓶相差不大时，再直接并联。

　　3、不要将不同品牌锂电池，不同容量或新旧锂电池混在一起使用，选择性能一致的电池。当电池的电量不足时，更换所有的电池。锂电池串联使用时，要用同一种类型的电池。要注意电池的极性，如果有一节电池的极性装反了，就会减少整串电池的电压，而不是增加电压。

　　4、一般锂电池串并联使用需要进行锂电池芯配对，配对的标准：锂电池芯电压差≤10mV，锂电池芯内阻差≤5mΩ，锂电池芯容量差≤20mA。

　　5、串联是为了提高电压，并联是为了增加输出电流。除了根据负载要求串并锂电池外，还要考虑负载均衡，保证电池放电的一致性。

　　锂电池并联和串联的区别主要就是在电压和容量上有差别，无论是串联还是并联，锂电池组的输出功率都增加。串联时电压会增加而容量不变，并联时增加的是容量而电压不变。以上文章希望对您锂电池的串并联有参考。
