模块化UPS电源与逆变器的作用是什么

来源：存能电气  日期：2019-02-26 09:26  浏览量：次

　　模块化UPS电源与逆变器的作用是什么？模块化UPS电源适用于电脑这样意外停电可能造成数据损失电器，比如服务器、移动联通的信号发射塔等。逆变器就是一个电流转换装置，可以将直流电转换为交流电，或把交流电转换为直流电。本文存能电气就从作用上来区分这两者。

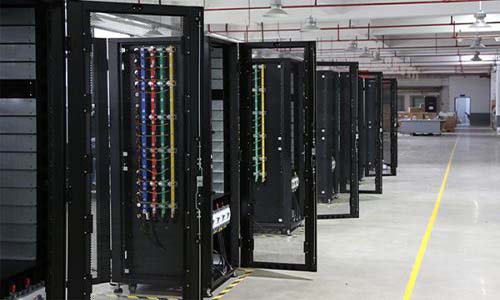

　　模块化UPS的构成：

　　模块化UPS电源是由机架、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。

　　1、功率模块：包括传统UPS的整流、充电、逆变以及相关控制电路等部分组成。

　　2、静态开关模块：UPS处于过载时的共用供电通道，是由双向可控硅和控制电路组成。

　　3、显示通信模块：作为人机对话和网络化监控的平台。

　　模块化UPS电源的作用：

　　▲模块化UPS电源可以应用在各种场景，办公楼、生产车间或者医院都会用到这种特殊的电源，通过持续的稳定供电以保证正常的生产和医疗，用以保护人们的财产安全和人生安全。它具有多功能性，几乎所有需要备用电源的地方都可以引用这项技术。

　　▲模块化UPS电源的体积比较小，容电量可观，它的功率在千瓦甚至万瓦的数量级上，能够为基本的电器提供稳定电源。

　　▲模块化UPS的设备特点是整体化、免维修的，整个主机处于封闭状态，既能防尘有能避免意外损伤。有需要进行设备更新或者维护的时候，在线处理更加方便，不用讲设备拆解下来就能完成升级。

　　▲模块化UPS电源的系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

　　▲可双机或多机并联。具备电池测试维护、微机监控元人值守、可远程通信等功能；在机器构成上，元器件标准化、模块化、互换性好;有宽电压输入、高效率输出、过载能力强等优良性能。

　　▲当市电中断(事故停电)时，模块化UPS立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

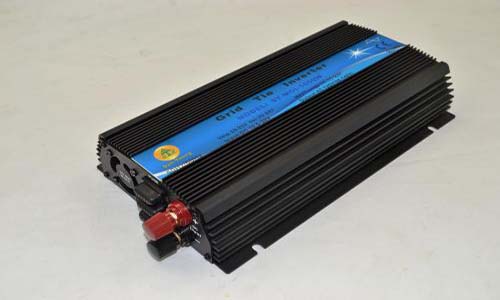

　　逆变器的工作原理：

　　逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V,50Hz正弦波）的设备。它由逆变桥、控制逻辑和滤波电路组成。它其实与转化器是一种电压逆变的过程。转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。

　　逆变器的作用及特点：

　　▲它可以实现电压，频率，相位，与电网高度保持一致，因为交流电只有电压、频率、相位这三者条件同时达到要求时才可以并网的；

　　▲转换效率高、启动快；

　　▲安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；

　　▲物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；

　　▲带负载适应性与稳定性强。

　　以上就是模块化UPS电源与逆变器的作用，逆变器因为它仅仅是一个电流转换装置，很少单独使用，典型的例子是车载电源，模块化UPS结构较复杂，但性能完善，能解决所有电源问题，其显著特点是能够持续零中断地输出纯净正弦波交流电。
