如何测试UPS蓄电池和锂电池容量

来源：存能电气  日期：2019-02-28 10:26  浏览量：次

　　如何测试UPS蓄电池和锂电池容量?UPS使用容量一般是指后端带载的容量,蓄电池容量按照不同条件分为理论容量、额定容量与实际容量。通过对锂电池组中的单体电池进行内阻测试，能够准确地掌握锂电池组中的每个电池的性能状态，同时对于保证锂电池和蓄电池供电稳定具有重要意义。

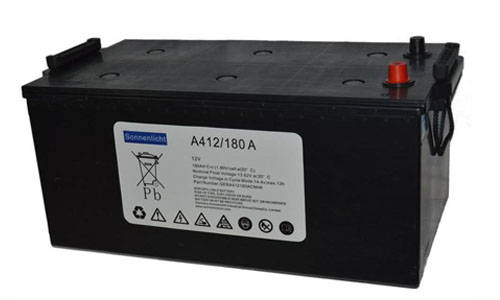

　　如何测试UPS蓄电池容量?

　　蓄电池是UPS系统中的一个重要组成部分，它的优劣直接关系到整个UPS系统的可靠程度。无论UPS设计的多么先进，功能多么齐备，一旦蓄电池失效，再好的UPS也无法提供不间断供电。所以，千万不要因贪图便宜而选用劣质铅酸蓄电池，这样会影响整个UPS系统的可靠性，并将因此造成更大的损失。

　　1、外观检查

　　用目测法检查UPS蓄电池的外观，有无漏液、变形、裂纹、污迹、腐蚀及螺母松动等现象。

　　2、容量测试方法

　　UPS系统主用的蓄电池大多为铅酸免维护电池，单体电池电压为12V，为了能随时掌握蓄电池组的大致容量，进行核对性放电试验是必要的，其方法是：

　　⑴在UPS电池供电系统中，关掉整流器，让蓄电池对UPS所带负载直接供电，蓄电池组放电前后要测记每只电池的端压、温度、比重、室温和放电时间。放出额定容量的30％～40％为止。

　　⑵放电结束后，要对蓄电池充电，充入电量应是放出电量的1.2倍。

　　⑶根据测记的数据作出放电曲线，留作以后再次测试时比较。

　　离线式测量法：

　　将蓄电池组充满电后脱离系统静置1小时，在环境温度为25±?5℃的条件下采用外接(智能)假负载的方式，采用10小时放电率进行放电测试ZHCH516智能蓄电池放电仪；

　　放电开始前应测量蓄电池的端电压、环境温度、时间；

　　放电期间应测量记录蓄电池的端电压、放电电流、室内温度，测量时间间隔为1小时，放电电流波动不得超过规定值的1%；

　　放电电流乘以放电时间即为蓄电池组的容量。蓄电池360pifa.com按10小时率放电时，如果温度不是25℃时，则应将实际测量的容量按照下式换算成25℃时的容量Ce。

　　核对放电法：

　　核对放电法即100%C的深度放电，它具有容量测试准确可靠的优点，因此，仍然是目前世界上检测UPS蓄电池性能的最可靠方法。核对放电法即全放电的容量试验，是检测蓄电池容量最直接、最可靠的方法，无论是在线还是离线进行检测，都必须设置备用电源作为防范措施，以保证系统的安全。但放电的电流精度，电压精度，计时精度均有讲究。

　　常用的蓄电池容量测试方法是将电池接上一个负载进行放电，按照恒定的放电率，放到终止电压后，停止放电，计算放电时间和放电电流的乘积，即可得到电池的容量，总的来说就是通过放电仪放电核容。

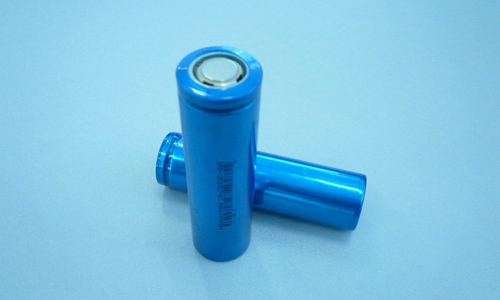

　　如何测试锂电池容量？

　　锂电池容量配置的是否合理，直接影响风力发电的各项技术经济指标。容量选的小了，多风时发出的富余电量得不到充分储存。容量选的太大，一则增加投资；二则锂电池可能会长期处于充电不满状态，将会影响锂电池的效率和使用寿命。表一为锂电池在风力发电设备中所占投资情况。

　　有专业的锂电池分容柜，如果是个人的话，找一个可调可调的负载电阻和一个电流可调的直流电源来通过充电和放电的时间来计算电池容量。

　　充电电流×充电时间=电池容量（从2.7V或3.0V充电到4.2V）或放电电流×放电时间=电池容量（从4.2V放电到2.7V或3.0V）

　　锂电池容量测试步骤：

　　1、把锂电池充满电，单只锂电池充充满电后的电压是4.2V；

　　2、用万用表使电池恒流（0.5C，相对于电池容量而言)放电，终止电压设定为3v；

　　3、用恒流放电的时间乘以放电电流就是锂电池容量了；

　　检验：如果恒流放电不能达到两个小时，那么标称电压就是不够的。锂电池就有假冒伪劣的可能性。

　　电池容量检测方法：

　　电池容量一般用mAh毫安时表示，1mAh表示：1毫安电流放电1个小时。电池容量检测一般在25℃的条件下用恒定电流放电至保护电压，放电时间和放电电流相乘得到的就是电池的容量。电池容量单位是安时(AH)，用不同的电流放电测量结果不同，电动电池容量以2小时率计算。

　　输出线正负极接好后，将正极接上电池正极，负级接上电池负级，这时会听到仪器的鸣叫报警音，切换显示时间和电压。按电流选择键（放电电流）、电压选择键（终止电压）、清零键（清除上次放电时间）、放电键（放电开始），鸣叫音停止，仪器开始记录放电时间和显示蓄电池的电压。

　　锂电池和蓄电池容量的高低是决定电池质量的主要内容，容量的多少决定了产品使用的时长,而电芯的品质决定了电池循环寿命的多少。电池生产厂家一般都有专用的设备进行检测以保证出货产品的质量合格，大家不必太过担心。
