分布式电源系统DPS的优点和应用案例
来源:存能电气 日期:2019-03-01 09:16 浏览量:次
分布式电源系统DPS的优点和应用案例介绍。分布式电源系统DPS和机房微模块整合,使用机房微模块+DPS整体解决方案,快速、灵活、高效节能,是UPS发展的新一个里程碑。很多人都不知道DPS是什么?本文存能电气小编就和大家详细聊聊。
什么是分布式电源?
分布式电源装置是指功率为数千瓦至50MW小型模块式的、与环境兼容的独立电源。这些电源由电力部门、电力用户或第3方所有,用以满足电力系统和用户特定的要求。如调峰、为边远用户或商业区和居民区供电,节省输变电投资、提高供电可靠性等等。
分布式电源DPS的工作原理:
分布式电源DPS模块直接集成在IDC机柜内部。DPS模块有多种配置方式:市电+UPS锂电、市电+高压直流锂电、UPS锂电+UPS锂电,每个机架都可按需提供最优方案。在多种DPS配置方式中,市电+高压直流锂电的配置效率最高、最经济。
分布式电源系统DPS有什么优点?
1、分布式电源DPS是不间断供电UPS电源革命性的技术突破,采用超高速静态切换开关,以<2ms速度切换备用供电,使主供电回路与备用供电回路得以彻底隔离,有效地延长了电池使用寿命和放电时间。休眠工作轮换制的精密稳压充电单元能对电池组进行有效充电和维护,消除了由于充电和维护充电不善带来的软性故障隐患。
2、DPS解决了不间断电源系统交直流转化所带来的能量消耗和诸多不确定因素的软故障隐患;解决了电池材料化学分子结构特性与供电负载物理结构性所带来的动态变化相克资源消耗性的难题,避免了故障隐患在系统应急使用备用电池时可能带来的系统灾难;
3、分布式电源解决了长期处于工作状态的电池监控和需长期稳定激活化学分子材料所困扰的技术难题;解决了困扰交流UPS电源切换时间长给各种设备和装置所带来的系统灾难。
4、DPS具有系统高效率、低能耗;高可靠、低谐波;高寿命、低污染;高性能、低成本的特性。系统运行噪音小于30dB,在线扩容、维护简便,是一项高可靠的节能产品。
5、采用分散供电方式,系统安全性高。DPS供电分散至每个机柜,系统大面积发生故障的可能性大大降低。
6、DPS产品体积小、重量较轻,为机架式UPS安装,对建筑结构没有特殊要求,适用于各类通信机房。
分布式电源系统DPS+机房微模块的应用案例:
项目背景:
北京某指挥中心改扩建弱电工程,建设范围包括指挥大厅、情报中心、研判中心和数据机房四个区域。本案例中的分布式电源DPS系统及机房微模块主要部署于数据机房区域,将传统楼层房间改造为数据中心,为数据接入以及相关计算、存储服务提供基础设施支持。
部署方案:
数据机房计划分两期建设,每一期机房区域面积约35平方米,作为与曙光品牌机房微模块的整合案例,采用机柜一体化系统及分布式电源DPS系统解决方案。

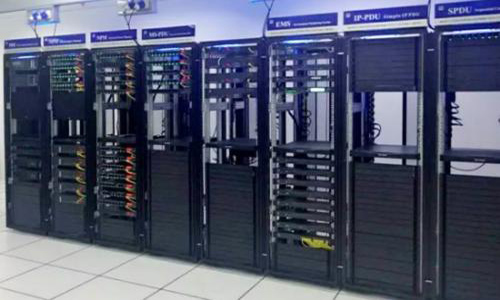

机房一期共部署11台曙光C1000排级微模块机柜,其中7台机柜部署IT设备、1台部署列头配电PDM模块、3台摆放制冷模块,每机柜部署1台分布式电源系统(DPS),共7台,给相应机柜提供备源。列头柜PDM通过线缆与DPS的接线端子连接,再通过线缆与PDU连接,提供安全可靠的供电及备源。

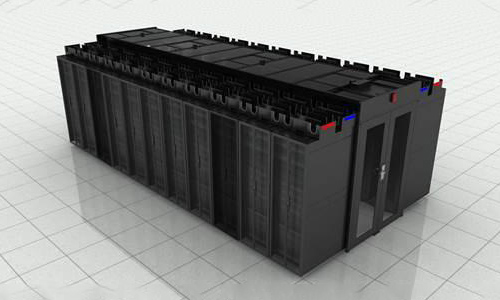

机房微模块方面,曙光采用行间制冷和网孔机柜冷通道封闭方式建设,实现高密度和高效率、绿色节能运行。根据IT设备功耗及装机空间需求,配置机柜、机柜行级空调、行级配电,确保设备散热良好、气流组织有序、系统高效节能、易于控制管理。DPS备源方面,采用分布式电源系统方案,锂电池系统,全模块化设计,绿色节能,无需单独配置UPS室和电池室,有效提高机房空间利用率。
分布式电源DPS系统,区别于传统集中式UPS电源系统,在客户交流初期就以按需部署、灵活快速、绿色节能、提高空间利用率等显著特点取得用户的信赖。是传统UPS所不能比拟的,针对该数据机房面积有限,承重条件有限,分期建设等要求。
分布式DPS电源的优势:
●减少主机设备投入,无需2N配置,轻松实现2N配置的可靠性;
●减少电池投入,无需2N配置电池,只需按照N配置电池;
●一路市电掉电后,IT负载依然是双路供电;
●双路市电掉电后,IT负载依然是双路供电;
●单台设备故障,不会引起IT负载掉电;
●不相邻的多台设备故障,IT负载依然不会掉电;
●即使相邻的多台设备故障,也只有相应的机柜掉电,影响范围极小。
机架式分布式电源DPS可为电力系统调峰,提高供电可靠性,也是偏远地区供电非常经济的一种选择。分布式电源DPS需要国家从政策层面给予进一步支持,才会发展得更加迅速。
