磷酸铁锂电池包和电池组如何串并联使用

来源：存能电气  日期：2019-03-06 10:11  浏览量：次

　　磷酸铁锂电池包和电池组如何串并联使用？串并联是锂电池组的两种组合方式。将磷酸铁锂电池包进行并联和串联并不只是单纯的将线路进行串并连接，想要得到一个安全稳定的串并联成功的磷酸铁锂电池组还有着不少需要注意的地方。

　　磷酸铁锂电池包串并联的含义：

　　串联方式是指第一节锂电的负极接第二节锂电正极，第二节锂电的负极接第三节的正极，以此类推，直到达到所需要的电压为止，这种连接方式的电压是所以连接在一起电芯电压的总和，而容量是单节的容量，然后接保护在输出。比如12V的电池需要三串（以三元材料为例），24V的需要7串。

　　并联方式是指第一节锂电的正极接第二节的正极，负极接负极，以此类推，达到需要的容量，这种综合方式下的电压是不变的任然是单节的电压，容量则是所以电池容量的总和。

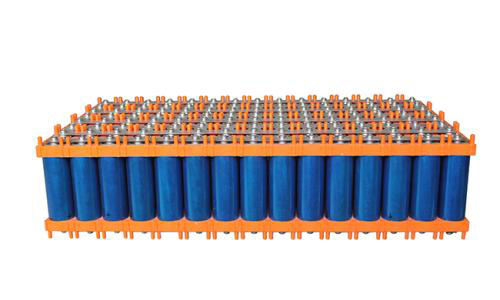

　　锂电池组组合需要这两种组合方式来组合以实现所需要的电压和容量，电池之间一般都是通过镍片连接，这个需要专用设备将镍片与电芯焊接起来，这种方式是比较牢固而且安全。然后在接相应的保护再进行输出。

　　磷酸铁锂电池包和电池组如何串并联使用？

　　并联锂电池包的特点是：电压不变，电池容量相加，内阻减小，可供电时间延长。并联充电的核心内容是并联电流的大小及其作用。根据并联理论，干路电流等于各支路电流之和，因此，已经组合为电池组的n节并联锂电池要达到与单节电池相同的充电效率，充电电流应为n个锂电池电流之和，在欧姆定律：I=U/R的公式下，这个设计是合理的。

　　但是，并联后的电池内阻也会起变化，按照并联内阻公式，两个并联锂电池的总内阻等于两个电池内阻乘积与其内阻相加之和的比值，并联电阻会随着并联电池数量的增加而递减。所以，磷酸铁锂电池组并联充电的效率可以在电流小于n个并联锂电池电流之和的基础上实现。

　　锂电池串联后，电压相加，各电流相等，这样提高了电压；电池并联，电压不变，电流等于各电池的相加，这样常常可以认为是增大了电池容量，并可以提供更大电流。

　　磷酸铁锂电池包串并联注意事项：

　　⒈不要将不同品牌磷酸铁锂电池包，不同容量或新旧锂电池混在一起使用，选择性能一致的电池。当电池的电量不足时，更换所有的电池。锂电池包串联使用时，要用同一种类型的电池。要注意电池的极性，如果有一节电池的极性装反了，就会减少整串电池的电压，而不是增加电压。

　　⒉如果将不同容量或新旧锂电池包混在一起使用,有可能出现漏液,零电压等现象。这是由于充电过程中，容量差异导致充电时有些电池被过充，有些电池未充满电，放电时有容量高的电池未放完电，而容量低的则被过放。如此恶性循环，电池受到损害而漏液或低（零）电压。

　　⒊一般磷酸铁锂电池包串并联使用需要进行锂电池芯配对，配对的标准：锂电池芯电压差≤10mV，锂电池芯内阻差≤5mΩ，锂电池芯容量差≤20mA。

　　⒋拆除锂电池组保护电路板，看好电池保护板能否用在你串联或并联的电路上，比如：以前是4.2V的保护板，给你串联成8.4V，那电池保护板就不能再用了。

　　总的来说，锂电池串联输出电压提高电流不变，并联电流提高电压不变。单体锂电池无论是先串后并，还是先并后串进行组合，组成的锂电池组可以正常地充放电，不会影响电池组的循环寿命。
