磷酸铁锂电池组保护板接线和设计要考虑的因素

来源：存能电气  日期：2019-03-07 15:24  浏览量：次

　　磷酸铁锂电池组保护板接线和设计要考虑的因素。锂电池组保护板是电子元器件和PCB组成,在一定温湿环境下时刻准备监护电芯的电压以及充放回路的电流。今天存能电气小编就从专业的角度为大家讲解磷酸铁锂电池组保护板的相关知识,包括:锂电池保护板接线连接方法和设计注意事项。

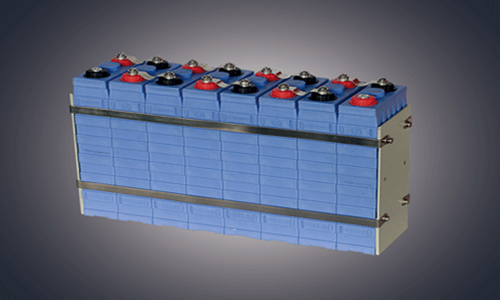

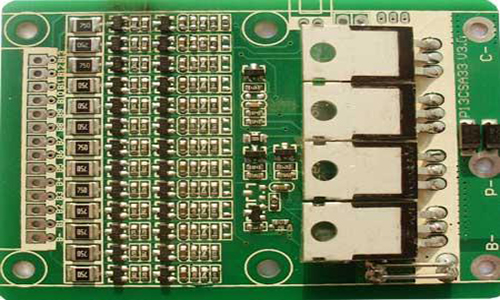

　　锂电池保护板:

　　电池保护板，顾名思义锂电池保护板主要是针对可充电（一般指锂电池）起保护作用的集成电路板。锂电池（可充型）之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块带采样电阻的保护板和一片电流保险器出现。

　　磷酸铁锂电池组保护板工作过程:

　　当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

　　磷酸铁锂电池组保护板的设计要考虑如下几点：

　　A、磷酸铁锂电池组保护板设计要保证可靠性、工作稳定性。过流参数保留有至少30%的技术余量。

　　B、设计的产品要便于测试。

　　C、锂电池组保护板设计要便于生产和调试，工艺上要简化。

　　D、磷酸铁锂电池产品要便于安装。

　　E、锂电池组设计要满足尺寸的要求。

　　F、设计要方便采购器件。使用器件不能太特殊。

　　G、锂电池保护板设计要考虑成本。

　　H、设计要充分考虑散热及散热器件的放置。

　　磷酸铁锂电池保护板几种接线方法：

　　有些锂离子电池第三根是温度保护线，有些是电池信息核对线。磷酸铁锂电池组都是电池+保护板。3线只会出现在保护板上，电池永远只有2根线。锂离子电池有2种，明显3.7V的就是非磷酸铁铝，可以直接换。锂电池保护板的连接方式一般常用的保护板不外乎有负极同口板、负极分口板、正极同口板三种。

　　更换很简单（注意正负极）：

　　把原电池的包装拆掉，然后电烙铁把保护板和电池分开。

　　同样然后把你新电池的保护板拆掉，把磷酸铁锂电池接到旧的保护板上即可。

　　锂电池组保护板如何维修？

　　首先查看磷酸铁锂电池组参数：常规是2.8～4.25，铁锂电池是2.5～3.65V。

　　1.可能是电压过充、过放、过流、短路、过温。

　　2.用万用表测充放电MOS管有没有打开

　　3.如果锂电池组保护板是带LED的，不能充放电是LED闪烁0.5秒报警了

　　4.如果锂电池保护板是带上位机的可以连接上位机查看保护状态

　　5.锂电池保护板是带弱点开关的，请查看是否打开弱点开关

　　出现这些情况可以查看下列方法维修:

　　●过充、过放、过流、短路插入充电器恢复

　　●过流断开负载恢复

　　以上就是磷酸铁锂电池组保护板接线和设计要考虑的因素，锂电池保护板能够起到隔绝几块锂电池，避免电路发生短路的原因。每个锂电池组都应有BMS锂电池保护板的功能。
