便携式UPS储能电源结构和工作原理

来源：存能电气  日期：2019-03-19 14:06  浏览量：次

　　便携式UPS储能电源结构和工作原理。为了保证计算机的正确、安全运行,我们对供电电源提出了越来越严格的要求。正确的认识便携式UPS储能电源的原理，可以帮助我们在日常维护UPS电源的工作过程中，更有效地降低操作失误，延长便携式UPS电源主机的使用寿命。

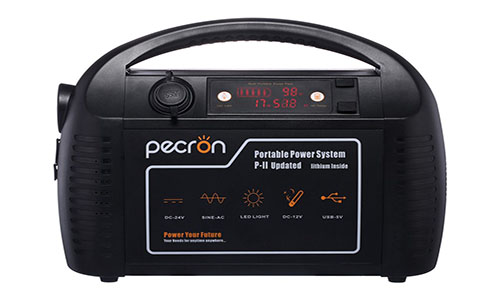

　　便携式UPS储能电源结构和工作原理：

　　从基本应用原理上讲，UPS电源是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

　　便携式UPS储能电源它由一组AC+DC充电+AC和DC逆变器组成。当公用电源正常供电时，便携式UPS中的电池处于充电状态。一旦主电源中断，电池立即将存储的DC电源输出到逆变器并将其转换为AC电源以供应计算机设备，从而保持对计算机设备的供电连续性。在正常情况下，中小功率备用UPS通过电池维持供电的时间约为10到30分钟。

　　1.交流滤波器电压调节回路

　　交流滤波器电路主要对输入交流电进行滤波和净化，并去除电网中的干扰成分。并在一定范围内进行压力调节。

　　2.整流充电电路

　　整流充电电路将交流电整流为直流电，通过充电电路对电池充电，并向内部提供所需的直流电。

　　3.电池组电路

　　广泛用于中小型便携式UPS的是M型密封电池，它是一种密封免维护电池。通常，每个电池的额定电压为2V，4V，6V或12V。它们串联和并联连接以形成用于UPS的电池组。电池的规格容量以安培小时表示，例如12V，6Ah/20hR。它表明电池的输出电压为12V，额定容量为6Ah。该指数是指当电池以20小时的速率放电时测量的总安培小时数，并且放电直到电池输出的最终电压为10.5V。电池是UPS的重要组成部分。电池的性能和质量直接影响便携式UPS储能电源的质量。它的成本占整个机器成本的1/3以上。

　　4.脉冲宽度调制型（PWM）逆变器和控制电路

　　在便携式UPS中，脉冲宽度调制（PWM）通常用于将DC转换为AC，并且将DC转换为AC的电路称为逆变器。逆变器及其控制电路是UPS的核心电路。对于备用UPS，当电源电压低于170V时，内部交流稳压电路不能保持正常的220V输出，逆变器开始工作，将存储在电池中的直流电转换为交流电。输出波形通常是方波，一些UPS输出波形是正弦波。当市电电源上升到180V以上时，变频器停止工作并返回主电源状态（稳压输出为220V）。

　　对于在线UPS，逆变器始终处于逆变器工作状态。当提供市电时，交流电连续整流为直流电，然后反转为交流输出。当市电电压降至170V以下时，逆变器将存储在电池中的直流电转换为交流输出。当市电上升到180V时，它返回主电源状态。

　　5.检测报警保护电路

　　为了确保便携式UPS储能电源的安全可靠运行，UPS必须具有完整的检测和保护电路。一般UPS配有过流，过压，空载保护，电池电压过低，电池极性和交流极性检测电路，指示灯和喇叭报警电路。

　　6.智能监控和通讯电路

　　新型智能UPS具有与计算机通讯和自动监控的功能。便携式UPS监控软件可以通过接口通信线路随时监控UPS和电源线的运行情况，记录并提示电源故障情况，并在停电时自动处理数据存储和系统保护。

　　便携式UPS的独特优势：

　　拉杆箱设计，轻巧携带，运输方便，方便从一个现场快速移动到另一个现场。

　　进口高强度工程塑料，抗摔、抗震、防火、防雨。

　　超大容量锂电池包，体积小、重量轻、功率大。

　　独有过压、过载、短路保护设计。

　　便携式UPS储能电源已成为大多数消费者日常生活中不可缺少的移动设备，便携式UPS电源设备通常对电压过大和电压太低都提供保护。便携式UPS储能电源主要应用在户外应急方面，具有重量轻、容量高、功率大等特点。
