冗余电源与UPS电源两者有什么区别

来源：存能电气  日期：2019-03-20 09:08  浏览量：次

　　冗余电源与UPS电源两者有什么区别？冗余电源和UPS不是同一样东西，冗余电源设计是其中的关键部分，在高系统中起着重要作用。UPS是应急供电系统的简称，当我们停电时，转由UPS来为计算机、服务器供电。这两者都是服务器用的东西，都是保证重要的服务器免停机的东西。

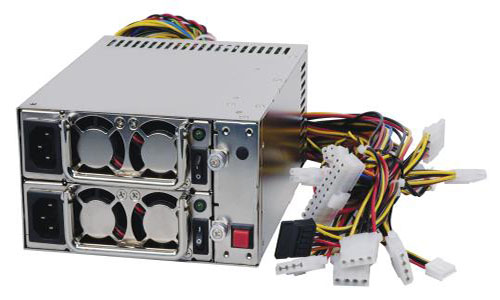

　　冗余电源：

　　冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。冗余电源是为了实现服务器系统的高可用性。除了服务器之外，磁盘阵列系统应用也非常广泛。冗余电源是为了实现服务器系统的高可用性。除了服务器之外，磁盘阵列系统应用也非常广泛。

　　电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。

　　冗余电源的配置：

　　服务器上的冗余电源的配置形式非常多样，常见的形式有：

　　1+1电源配置形式

　　这种配置形式表明服务器只要有一个电源模块就能实现正常工作，但是在配置上，冗余电源通常是由两个电源模块的，其中一个模块是用来充当冗余电源备份的。

　　2+1电源配置形式

　　这种配置形式表示服务器需要两个电源模块才能实现正常工作，但是在配置上，冗余电源通常是由三个电源模块的，其中一个模块是用来充当冗余电源备份的。

　　2+2电源配置模式

　　这种配置形式表示服务器的正常工作需要两个电源模块，但是在配置上，冗余电源是具备四个电源模块的，其中有两个电源模块是充当冗余电源备份的。

　　服务器上冗余电源的配置形式主要取决于服务器最多可以接驳几个电源模块以及服务器的重要程度和用途，如果服务器比较重要且不适宜停机检修，一般情况下，我们要为该服务器配置冗余电源。

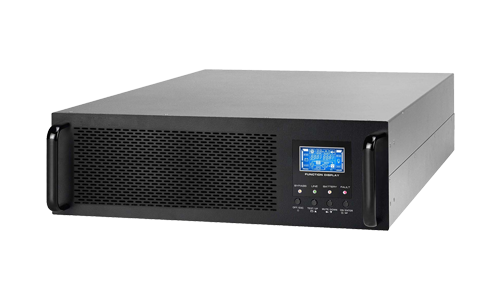

　　UPS电源：

　　UPS，即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。

　　UPS电源类似一台这样的机器，它在市电停止供应的时候，能保持一段供电时间，使人们有时间存盘，再从容地关闭机器。

　　UPS电源的作用：

　　UPS就是备用电源，是一种电脑或者其他计算机产品可有可无的电源设备，一般在企业中应用十分广泛，其功能相当于可充电蓄电池，为电脑可能面临的突然断电而供电的一种安全设备。比如突然停电了，计算机就可以自动切换到UPS供电，从而电脑依然可以正常工作，保证了电脑中正在操作的重要数据不被丢失。另外，用户往往十分注意UPS主机工作的环境温湿度，电池与主机一同放置可使电池也得到良好的工作环境。建议用户为UPS及其负载单独设置配电盘(柜)，以便于对UPS及其保护的负载进行集中、可靠的控制。

　　冗余电源与UPS电源两者有什么区别？

　　电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。

　　并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。主电源故障时备份电源可以立即投入，输出电压波动很小。

　　对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、设备、服务器等，往往需要高可靠的电源供应。冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。冗余电源一般配置2个以上电源。当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。冗余电源与UPS的区别主要是由不同的电源同时供电,而UPS则是一个电源供电另一个则随时备用，有需要时自动切换。

　　冗余有并联，串联之分，简单说是对电源的备份，UPS冗余有N+1,N+X冗余，主要是增加电源的可靠性。当然UPS在掉电电的情况下，其电能是来自于电池的。

　　UPS并联冗余供电供电系统的特点：

　　1）市电利用率高，可达98%。

　　2）输出能力强，对负载电流波峰因数、浪涌系数、输出功率因数、过载等没有严格的限制。

　　3）输入功率因数和输入电流谐波取决于负载性质。

　　4）变换器直接接在输出端，并处于热备份状态。对输出电压尖峰干扰有抑制作用。

　　5）输入开关存在断开时间，致使UPS输出仍有转换时间，但比后备式小得多。

　　6）变换器同时具有充电功能，且其充电能力很强。

　　7）如在输入开关与自动稳压器之间串接一电感，当市电掉电时，逆变器可立即向负载供电，可避免输入开关未断开时，逆变器反馈到电网而出现短路的危险。

　　以上就是冗余电源与UPS电源两者的区别，你们看懂了吗？根据当今UPS产业的技术发展水平,以选用具有“双总线输入”和“双总线输出”供电功能的UPS冗余供电系统为宜。
