在线式UPS电源的工作原理和优势特点

来源：存能电气  日期：2019-03-28 17:21  浏览量：次

　　在线式UPS电源的工作原理和优势特点。在线式UPS电源与后备式UPS电源相比，在线式UPS电源的供电质量明显优于后备式UPS电源，因为它可以实现稳压、稳频、抑制浪涌、尖峰、电噪音、补偿电压下陷、长期低压等，且在由市电供电转换到蓄电池供电时，其转换时间为零。

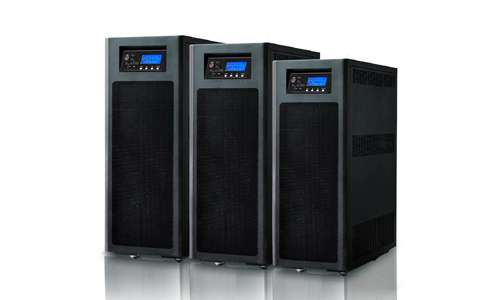

　　在线式UPS

　　在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。

　　在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，即逆变电路始终处于工作状态，在线式UPS一般为双变换结构。所谓双变换是指UPS正常工作时，电能经过了AC/DC、DC/AC两次变换后再供给负载。

　　在线式UPS电源的工作原理

　　当在线式UPS电源在电网供电正常时，电网输入的电压一路经过噪声滤波器去除电网中的高频干扰，以得到纯净的交流电，进入整流器进行整流和滤波，并将交流电转换为平滑直流电，然后分为两路，一路进入充电器对蓄电池充电，另一路供给逆变器，而逆变器又将直流电转换成220V，50Hz的交流电供负载使用。

　　当发生市电中断时，交流电的输入已被切断，整流器不再工作，此时蓄电池放电把能量输送到逆变器，再由逆变器把直流电变成交流电，供负载使用。因此，对负载来说，尽管市电已不复存在，但此时负载并未因市电中断而停运，仍可以正常运行。

　　在线式UPS电源的特点

　　(1)由于在线式UPS电源无论是在市电正常时，还是在市电中断由机内蓄电池向逆变器供电期间，它对负载的供电均是由UPS的逆变器提供。正因为如此，从根本上消除了来自市电电网的任何电压波动和干扰对负载工作的影响，真正实现了对负载的无干扰稳压供电。

　　(2)在线式UPS电源输出正弦波的波形失真系数最小，一般小于3%。

　　(3)市电中断时在线式UPS电源能真正实现对负载的不间断供电。只要机内蓄电池能向UPS逆变器提供能量，无论市电是否中断，在线式UPS都是由逆变器向负载供电。因此，从市电供电到市电中断的过程中，在线式UPS内部并没有产生任何转换动作，其对负载供电的转换时间为零。

　　(4)在线式UPS电源同后备式UPS相比，具有优良的输出电压瞬变特性。一般在l00%负载加载或100%负载减载时，它的输出电压变化范围为1%左右，这种变化的持续时间一般为1~3周波。

　　(5)在线式UPS电源一般采用20kHz以上的PWM技术，其噪声较小，约为50dB。

　　(6)在线式UPS电源的控制电路中，采用输入变压器、输出变压器及光电耦合器件等将“强电”驱动部分与“弱电”控制线路部分从电的角度隔离开来，因而电路的可靠性得到了极大的提高。这种UPS的故障率一般都很低。

　　在线式UPS电源的优势

　　●在线式UPS的保护功能较强，逆变器输出电压波形较好，一般为正弦波，而其最大的优点是具有较强的软件功能，可以方便地上网，进行UPS的远程控制和智能化管理。

　　●可自动侦测外部输入电压是否处于正常范围之内，如有偏差可由稳压电路升压或降压，提供比较稳定的正弦波输出电压。

　　●在线式UPS与计算机之间可以通过数据接口进行数据通讯，通过监控软件，用户可直接从电脑屏幕上监控电源及UPS状况，简化、方便管理工作，并可提高计算机系统的可靠性。

　　●微处理器控制确保高可靠性，ECO模式提供节能效果。

　　●液晶显示屏，运行参数一目了然，多重设计保护功能的设计使故障率大为降低，有效提高使用UPS电源的安全性与可靠性。

　　目前在整个市场上，所销售的UPS电源类型较多，不同品牌的UPS电源，相应的用途有所不同。对于选购在线式UPS电源的用户，就会咨询到该类型UPS电源，具体供电时间有多长。通常情况下，UPS电源为负载提供多长时间，主要是由负载设备对UPS电源负载功率、电池总容量等因素决定。如果需要UPS电源提供的电能越长，此时UPS电源内的电池数量，则应该要相应增加。

　　在线式UPS电源的应用领域：在线式UPS比较适用于计算机、交通、银行、证券、通信、医疗、工业控制等行业，因为这些领域的电脑一般不允许出现停电现象。

　　以上便是在线式UPS电源的主要特点，也正是因为他具备这些传统后备式UPS所不具备的先进优势，所以目前才成为市场的主流。
