模块化UPS电源如何在线扩容并机

来源：存能电气  日期：2019-04-12 23:26  浏览量：次

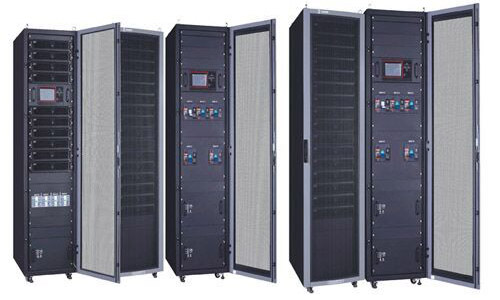

　　模块化UPS电源如何在线扩容并机？用户对于UPS不间断电源的负载能力并不是一成不变的，模块化UPS电源支持模块热插拔,可在线平滑扩容。UPS电源不仅可以大功率负载设备,在并机冗余方面,也体现的更为灵活便捷根据用户不同时段对于模块化UPS不间断电源续航能力的不同需求随时更改。

　　模块化UPS电源如何在线扩容并机？

　　1、所有单机模块化UPS处于单机逆变运行状态，新增UPS的输出柜开关断开，禁止新增UPS向后端负载供电；原UPS保持逆变向后端负载供电；

　　2、测试各台UPS的输出电压和频率。用万用表测试三相输出电压有效值，确认逆变输出电压正常，并记录A、B、C三相输出电压有效值。

　　3、比较各台模块化UPS电源的输出电压。利用万用表测试比较各台UPS的输出电压，确认任意两台UPS三相对应的相电压有效值差小于5V，才可并机组网。

　　4、由于原UPS与新增UPS的系统版本不一致，需要将原UPS版本升级至与新增UPS版本一致；为保持后端负载双路在线，操作步骤如下：

　　具体操作思路：将原UPS下电升级版本，此时负载由每组新增UPS中的2号机进行逆变带载；

　　将第一组新增的2号机逆变关机系统自动转至静态旁路供电，在闭合内置维修旁路开关，由维修旁路直接向负载供电，此时外置输出柜为禁止闭合；

　　将该组原UPS逆变关机转至静态旁路供电，相电测试新增UPS输出与原UPS输出的相位差，压有效值差小于5V，闭合2#号机的外置输出开关与原UPS同时向负载供电。闭合2#外置输出柜空开，使1和2维修旁路同时向负载供电；

　　断开原UPS外置输出开关，由2号机维修旁路向负载供电；此时原UPS不再带载，激活1号UPSEPO对UPS进行版本升级；

　　版本升级完成后，将原模块化UPS电源开机转为静态旁路供电，3号也转为静态旁路供电，此时原UPS与3#UPS外置输出开关断开，仅2号模块化UPS保存内置维修旁路开关向持续负载供电。

　　激活各台UPS的EPO。拔掉干接点卡EPO接口上的4pin端子。在监控页面，确认EPO激活成功。

　　连接所有UPS的机架间并机线，设置并机参数，将原UPS设置为主机，2、3设置为从机，同步配置参数，测量3台模块化UPS静态旁路下的相位差，5V以内闭合外置输出空开；

　　解除各台UPS的EPO；断开2号UPS内置维修旁路开关，UPS转为静态旁路向负载供电，闭合外置输出开关，1、2、3向负载静态旁路供电，并机逆变开机，有并机组向负载供电；

　　带载正常，割接完成；另一组操作相同。

　　其中增容/冗余方式并联连接最多可支持4台UPS；热备份方式则能够提高系统的可维护性与供电的可用性；通过静态转换开关（STS）和同步模块的冗余配置方式连接最多可支持4台UPS；热备份方式则能够提高系统的可维护性与供电的可用性；通过静态转换开关（STS）和同步模块的冗余配置方式，可以实现系统最大的可升级性，为负载提供基于两套独立电源系统的冗余式供电，包括：模块化UPS＋不同厂家的UPS、UPS+市电、UPS+发电机等，这些模式特别适合于对电源质量和可用性要求极高的环境使用，如ISP、IDC、数据中心等。

　　模块化UPS电源要并机，首先UPS内部需配置并机卡，其次不同UPS旁路输入最好是同源的，这样更有利于UPS故障切旁路。

　　以下是两种需要使用模块化UPS电源并机的情况

　　1、UPS电源并机扩容—UPS电源并机可以在需要扩容的情况下进行，也就是一台UPS功率不够后端负载需求再增加一台。

　　2、UPS电源并机冗余—UPS电源并机也可以为了保护后端重要负载的时候使用，这样如果是两台UPS并机组成1+1冗余供电，确保后端负载能更安全的供电。

　　模块化UPS电源冗余并机的好处

　　1、如果设备总功耗需要200KVA的电源来供给的话，那么分成两台100KVA来供不但不是冗余，反而增加了电源的不安全性，以前一台机好或坏各50%概率，现在两台机任一台机坏都会导至好的一台机超负荷当机，并不起到保护的作用。

　　2、如果设备总功耗在100KVA以内，那么可以做成备份电源，坏的概率就由50%变成25%了。

　　3、分开用电器来分别供电，某一坏不影响另一半，概率还是50%。

　　模块化UPS电源是可以通过并用电池组的方式来实现负载的增容的，单机并机能力最高可达到8台，这对于逐步提升UPS不间断电源成本投入的用户来讲有着众多的优点，并机就提高系统的可靠性！模块化UPS电源有着确保系统电力不中断的作用,所以在很多重要的场合都需要使用这种设备。
