UPS厂家详解:电力UPS电源的原理和特点

来源：存能电气  日期：2019-04-14 12:47  浏览量：次

　　UPS厂家详解:电力UPS电源的原理和特点。电力UPS不间断电源与电力直流操作电源系统一起，组成发电厂，变电站的专用不间断电源，向微机，通讯，载波，事故照明及其它不能停电的设备供电。从电厂或变电站现有直流操作电源取电，不必像常规UPS那样需要单设蓄电池组，从而避免蓄电池的重复投资，减少系统维护，减低运行成本。

　　电力UPS不间断电源的原理

　　电力UPS电源是专为发电厂、变电站等电力行业设计，将自备直流屏的220V、110V直流电逆变成AC220V/380V50Hz纯正弦波输出，供DCS、监控系统、自动化仪表，调度通信系统、微机系统等需要交流电的核心设备使用的UPS电源。在电力系统中，DCS(分布式控制系统），监控系统、自动化仪表，调度通信系统、微机系统等核心设备对供电质量及可靠性要求非常高，需要专用UPS供电，这些负载绝大多数为单相负载。

　　当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。

　　UPS不间断电源现已广泛应用于：矿山、航天、工业、通讯、国防、医院、计算机业务终端、网络服务器、网络设备、数据存储设备、应急照明系统、铁路、航运、交通、电厂、变电站、核电站、消防安全报警系统、无线通讯系统、程控交换机、移动通讯、太阳能储存能量转换设备、控制设备及其紧急保护系统、个人计算机等领域。

　　不间断电源UPS在电力系统中的应用已越来越广，随着电力通讯、无人值守变电站、微机监控等电力自动化设备的普及和应用，电力系统对不间断电源提出了更高的要求。虽然发电厂均有两路进电，但这并不能保证能够毫无间断地给计算机等重要负载供电，要保证微机等信息设备的电源指标，就必须采用不间断电源。

　　电力专用UPS不间断电源的组成

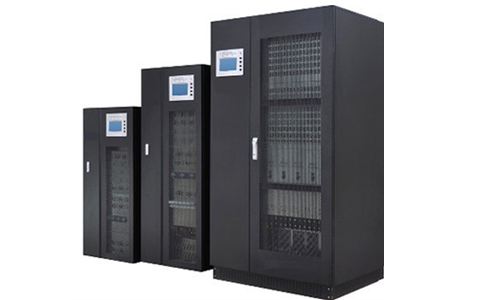

　　电力UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成(小功率时也可三合一)。

　　1、电力UPS主机柜：输入输出隔离变压器、整流器、逆变器、静态旁路开关、旁路开关、逆止二极管;

　　2、旁路隔离稳压柜：旁路隔离变压器、旁路稳压器、手动/旁路维修开关;

　　3、馈线柜：回路分配单元、监测仪表、控制开关及信号指示等。

　　UPS不间断电源的特点

　　1、绿色、节能、环保：节能环保已成为UPS厂商进行产品技术创新的指导原则。对UPS而言，输入功率因数的高低表明其吸收电网有功功率的能力及对电网影响的程度。降低电源的输入谐波，不但能改善UPS对电网的负载特性，减少给电网带来的严重污染，也能降低对其他网络设备的谐波干扰。已有许多UPS厂商推出的产品功率因数接近1，可最大限度地减少无功功率的消耗。

　　2、高频化：相比传统的工频UPS，高频UPS采用功率因数校正和高频软开关技术，省去了工频电能转换环节，因此运行效率更高、对电网的谐波污染及无功消耗极小，完全能够满足国内外相关电力行业的标准要求。此外，高频电能变换装置在减小磁性部件体积和重量、降低制造成本、遏制运行噪音、节能环保等方面效果显著，因此越来越受到用户认可。

　　3、大功率化、模块化：由于IT行业迅猛发展，数据中心的数据量也在以爆炸式的速度持续增长，随之而来功率消耗增大。UPS一方面朝着更大功率的方向发展，另一方面为应对不间断电源容量分期扩充的需求，产品模块化已是不可阻挡的趋势。更个性化的用户需求、更庞大的数据中心规模及更高的维护成本使得UPS已不再是单纯的不间断供电设备，针对不同行业领域的全套电源供应与管理解决方案才将倍受市场青睐。

　　电力UPS不间断电源的特点

　　1、为电力行业量身定制的专业型UPS，适应电力行业内部的恶劣电网环境，满足了电力行业的负载需求，还能让用户不必再为负载的三相不平衡而烦恼。

　　2、1+1冗余并联的工作方式，让供电系统再增加一把安全锁，满足电力行业用户对UPS高可靠性指标的极限需要。

　　3、充分利用电力行业的220V/110V大容量电池组，可最大限度的延长UPS的后备时间，并节省电池组的安装空间和前期投资。

　　4、选配旁路隔离变压器，实现输入与输出的完全隔离，并可保证输出的零地电压<1V。

　　5、丰富的干接点监控信号，可纳入电厂自身的DCS监控系统；出现问题，及时上报，便于值班人员对UPS的实时监控。

　　电力UPS电源主要产品特色

　　■采用先进的PWM＋SPWM脉宽调制技术

　　该系列高频电力专用逆变电源采用先进的PWM＋SPWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯正弦波。

　　■先进的DC-AC电气隔离技术

　　采用先进的DC-AC电气隔离技术，有别于其他伪隔离的模式，真正实现DC与AC在所有回路完全电气隔离，满足所有应用系统的隔离要求，消除所有可能的交互干扰。

　　■带载能力强、兼容性好

　　具备开机自检功能，带载能力强、负载兼容性好。内置旁路开关，提高了逆变电源供电的连续性、可靠性。

　　■市电、直流自由切换

　　具备市电直接开机功能，允许用户在无直流输入时，旁路市电输出给负载供电；允许在开机状态下切断直流，自动切换到市电旁路，不影响负载的供电，方便对蓄电池进行维护和更换。

　　■具备智能无人值守功能

　　具备智能无人值守功能，在出现直流电压过高或过低、市电掉电等关断输出后，直流电压或市电恢复正常，电源自动恢复，尤其适用于无人值守的通讯基站。

　　■具备完善的安全保护功能

　　具备完善的安全保护功能，具备直流输入缓冲保护，具备过压、欠压、过载、过温、短路、逆变故障等全面保护措施。

　　■采用先进的反灌杂音抑制技术

　　该系列逆变电源采用先进的反灌杂音抑制技术，与其它共用直流源的通讯设备互不干扰，交流输入端采用多重滤波，消除市电电网的干扰，满足应用系统需要主用交流电源的需求。

　　以上就是存能电气UPS厂家详解的电力UPS不间断电源的原理和特点，UPS效率的高低可以直接影响能源的利用率;选择UPS电源品牌，选择对应UPS型号，确定UPS电源所带负载的功率，根据功率来确定电力UPS的型号。
