在线式30KVA模块化UPS简介和产品特点

来源：存能电气  日期：2019-04-15 09:04  浏览量：次

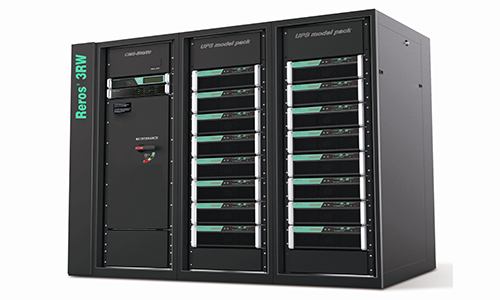

　　在线式30KVA模块化UPS简介和产品特点。模块化UPS电源单模块容量有20KVA/25KVA/30KVA，所有模块高度均为3U模块可以在线加入、在线拔出，实现“零”检修时间。广泛应用于政府部门、数据中心、国防系统、石油化工、工业自动化、银行证券、服务器机房、广播电视。

　　在线式30KVA模块化UPS简介

　　30kVA模块化UPS高频在线式双转换拓扑架构，采用双DSP芯片的全数字控制技术，模块化阵列冗余并联，可4个机柜并机。且输入谐波失真度THDI≤5％，整机效率AC~AC达92％，可以说系列产品是一款高可靠、高效率的绿色电源。同时具有强大的远程监控和通讯介面，非常适合中大型数据中心、精密设备、电信行业的使用。

　　模块化UPS电源提供了完美的电源保护解决方案，解决了断电、市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题，使产品可以广泛的应用在计算机设备，通信设备和其他控制类设备中，并且针对冲击性负载可以加装特定的选配件来应对复杂的工业环境。

　　在线式30KVA模块化UPS电源产品特点

　　◆三进三出双转换在线式大功率设计，输入电流三相均衡，可以均衡三相电网的负荷。

　　◆采用DSP数字化控制技术，使各项性能指标更加优异，提升了系统稳定度，加强了保护能力和故障诊断能力。

　　◆模块化UPS电源采用19英寸标准机柜设计,完美匹配机房应用环境，节省机房使用面积。根据用户需求，可提供1.4米和2米两种高度机柜。

　　◆模块化架构设计,模块容量为30KVA，UPS系统由1至10个UPS模块并联组成，最大功率300KVA，用户可以根据负载的逐步投入而弹性地增加UPS模块数量。模块与机柜间采用热插拔技术，UPS模块可以在线加入、在线拔出，实现零检修时间。

　　◆高功率密度设计的单模块高度为3U，一个标准1.4米高的UPS机柜最多可安装5个UPS模块（单模块最大功率容量30KVA），总容量可扩展至150KVA；一个标准2米高的UPS机柜最多可安装10个模块，总容量可扩展至300KVA。

　　◆N+X并联冗余设计，用户可以根据负载的重要程度配置不同的冗余程度，当冗余模块数达到两个以上时，UPS系统的可用性达到99.99%，MTBF长达25万小时以上，可充分满足关键负载对供电系统的高可靠性需求。通过LCD可以设定UPS冗余数量，当负载量超过冗余设定时，UPS可及时报警。

　　◆控制系统并联冗余,本系列UPS每个模块采用独立控制系统，UPS模块根据互享的信息独立进行控制，故障模块失效后可以立即与并机系统进行脱离，不对并机系统造成危害。配合热插拔技术，可以方便地将故障模块拔出进行维修。

　　◆分散旁路设计,模块化UPS采用分散旁路供电，每个模块内置自动旁路开关和相应的旁路均流电感，提供了良好的系统旁路供电的均流性能。

　　◆并机共用电池,本系列UPS并联工作的UPS模块可以共用电池，电池数量不受并机数量的限制，大大减少了电池配置的数量，用户可以完全根据后备时间进行电池配置。

　　◆模块化UPS可以通过面板的LCD设定充电电流的大小，设定用户需要合适的充电电流。恒压充电模式、恒流充电模式和浮充模式能自动平滑的切换。

　　◆智能充电方式,采用先进的两段式三阶段充电方法，第一阶段大电流恒流充电，快速回充约90％的电量；第二阶段恒压充电，可以活化电池特性并将电池完全充饱；第三阶段浮充模式。可以很好的兼顾快速充电与延长电池使用寿命的目标，节约用户电池投资。

　　◆提供RS232通讯和USB接口，可用于本地或远程电源管理。

　　在线式UPS

　　在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。

　　当在线式UPS在电网供电正常时，电网输入的电压一路经过噪声滤波器去除电网中的高频干扰，以得到纯净的交流电，进入整流器进行整流和滤波，并将交流电转换为平滑直流电，然后分为两路，一路进入充电器对蓄电池充电，另一路供给逆变器，而逆变器又将直流电转换成220V，50Hz的交流电供负载使用。

　　以上就是在线式30KVA模块化UPS简介和产品特点，存能电气嵌入式模块化UPS电源，适用于中小功率的UPS产品，其满足分散供电要求，安装于标准的19英寸机柜中，也可以单独使用。
