锂电池保护板均衡原理,锂电池保护板激活方法

来源：存能电气  日期：2019-04-15 10:54  浏览量：次

　　锂电池保护板均衡原理，锂电池保护板激活方法。众所周知，锂电池是当下在各个领域都会用到的新能源电池，但是锂电池需要保护板的保护很多人都不知道，保护板在电池使用中发挥着至关重要的作用，下面我们就来了解一下保护板的激活方法及其保护原理。

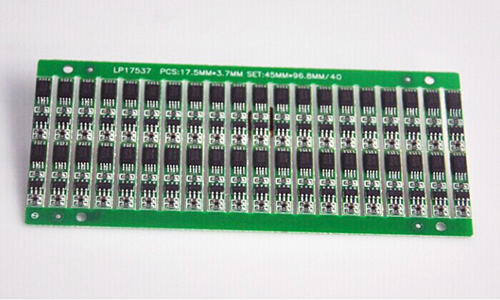

　　锂电池保护板

　　锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

　　成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯。

　　锂电池保护板均衡原理

　　锂电池保护板均衡原理常用的均衡充电技术包括恒定分流电阻均衡充电、通断分流电阻均衡充电、平均电池电压均衡充电、开关电容均衡充电、降压型变换器均衡充电、电感均衡充电等。

　　成组的锂电池串联充电时，应保证每节电池均衡充电，否则使用过程中会影响整组电池的性能和寿命。而现有的单节锂电池保护芯片均不含均衡充电控制功能，多节锂电池保护芯片均衡充电控制功能需要外接CPU;通过和保护芯片的串行通讯（如I2C总线）来实现，加大了保护电路的复杂程度和设计难度、降低了系统的效率和可靠性、增加了功耗。

　　锂电池组保护板系统中控制电路部分单节锂电池保护芯片的充电过电压保护控制信号经光耦隔离后并联输出，为主电路中充电开关器件的导通提供栅极电压；如某一节或几节锂电池在充电过程中先进入过电压保护状态，则由过电压保护信号控制并联在单节锂电池正负极两端的分流放电支路放电，同时将串接在充电回路中的对应单体锂电池断离出充电回路。

　　锂电池保护板激活方法

　　锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

　　现在并不是所有的锂电池保护板都需要激活了，只是有的保护IC需要激活，而且这是老的IC方案，老的IC方案这所以需要这么做是为了让保护板不工作，以降低静电放电能量，好让锂电池存放的时候较久一点。这就是为什么设计需要充电激活的原因所在。

　　如果锂电池保护板由于限流保护后，有可能需要充电激活或者彻底断开负载后激活，那就相对比较麻烦，但也可以将B-（电池负）和P-（放电负）短接碰一下，保护就会释放，记得在短接碰一下时候切记不要带大负载（比如转吧一直拧着），否则会可能冒很大火花哟，这个根本原因是保护后放电MOS两端形成较大压差，短接碰一下是将放电MOS的D-S电平直接复位到0V，此刻保护释放。

　　锂电池保护板怎么激活？

　　如果保护板由于限流保护后，有可能需要充电激活或者彻底断开负载后激活，那就相对比较麻烦，但也可以将B-（电池负）和P-（放电负）短接碰一下，保护就会释放，记得在短接碰一下时候切记不要带大负载（比如转吧一直拧着），否则会可能冒很大火花哟，这个根本原因是保护后放电MOS两端形成较大压差，短接碰一下是将放电MOS的D-S电平直接复位到0V，此刻保护释放。

　　以上就是锂电池保护板均衡原理，锂电池保护板激活方法。大家都了解了吗？锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01的第1脚、第3脚均输出高电平(等于供电电压)。
