后备式UPS电源和高频在线式UPS电源的区别
来源：存能电气 日期：2019-04-15 11:51 浏览量：次
后备式UPS电源和高频在线式UPS电源的区别。UPS电源可以分为很多种类。根据工作方式，分为后备式、在线互动式及在线式三大类。高频在线式UPS电源不带隔离变压器对环境比较挑剔，无法在糟糕的工业环境中使用。UPS通过先进MCU控制及可靠功率设计，有效的解决5种电力问题，同时进一步提高了产品的适应性和可靠性，为用户设备以及UPS本身提供万无一失的保障。
后备式UPS电源和高频UPS电源的区别
一、后备式UPS电源
后备式UPS电源主要适用于市电波动不大，对供电质量要求不高的场合。后备式UPS切换时间一般小于10毫秒，因此不适合用在关键性的供电不能中断的场所。不过实际上切换时间很短，而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右，用电设备一般不会因为这个切换时间而出现问题。
后备式UPS电源特点
■稳压输出
它专门针对个人PC、小型工作站及工控产品用户设计，具有自动稳压输出功能，能有效滤除各类电力干扰。
■精良的制造工艺
国际领先的SMD表面贴装技术和CPU集成控制技术的应用，使UPS性能更可靠。能对各类电力问题(断电、短路、过载、高低压、突波)做出精确、可靠地处理，为负载提供全方位的保护。
■独立的防浪涌保护插座
不仅保护PC，还能够对打印机、路由器、扫描仪、Modem等相关外设提供电源防浪涌保护。
■自动开机
市电中断，后备式UPS在电池模式下放电至关机；当市电恢复时，UPS可自动开机，方便无人值守情况下的电源管理。
■人性化的设计
面板简洁、已操作；超静音设计，让您几乎听不到它的声音，为您提供宁静的工作环境，USB/RJ45可选。
■宽电压/频率输入
600VA-1500VA输入范围在：145VAC~290VAC、2000VA-300VA输入范围在：175-275VAC，频率范围45Hz~65Hz，提供可靠、稳定的电源输出。更可搭配发电机使用。
后备式UPS电源工作原理
在市电正常供电时，市电通过交流旁路通道再经转换开关直接向负载提供电源，不经过UPS电源。机内的逆变器处于停止工作状态，这时的UPS电源实质上相当于一台性能一般的市电稳压器。它除了对市电电压的幅度波动有所改善外，对电压的频率不稳、波形畸变以及从电网侵入的干扰等不良影响基本上没有任何改善。只有当市电供电中断或低于170V时，蓄电池才对UPS逆变器供电，并向负载提供稳压、稳额的方波交流电源。
价格方面，因为后备式UPS电源没有直接连接市电和负载，所以正常情况下逆变器是处于关闭状态的，因此后备式电源的维护成本等都比较低廉。使用领域来说，后备式UPS电源一般功率较小，较多用于临时性供电，如家庭个人用电，个人电脑主机等等频率、电压相对稳定，对电力要求不是非常高的场合。

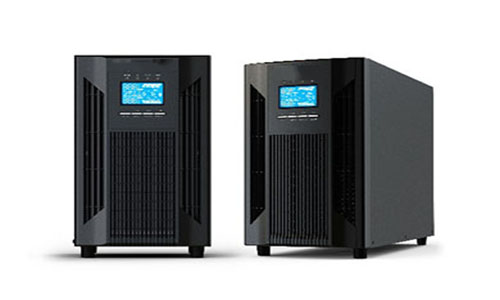

二、高频在线式UPS电源
在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。
高频UPS电源,高精度SMD技术MD系列改变了传统的插入式电路处理工艺，全部采用高精度SMD技术，既省空间，又彻底消除传统UPS电路中的脚刺，便于提高集成电路的安全运行，同时提高可靠性和运行精度。采用4层电路板设计和高精度SMD元件完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善。
双变换大功率高频在线式UPS电源，三进三出，全系列产品的整流器和逆变器同时采用了新型三电平IGBT功率变换技术。整流器和逆变器的电源效率都可达97%以上，整流器的输入功率因数0.99，电流谐波失真度小于5%。逆变器输出电压谐波失真度1%。具有环保、高效、节能的新一代大功率UPS电源产品。
高频在线式UPS电源性能特点
双DSP+双CPLD全数字化设计
输入功率因数高达0.99，输入电流谐波＜5%，整机效率＞94.5%
数字化无主冗余控制技术，多机环形并联，可靠性极高
能化电池管理，三阶充电控制，延长电池使用寿命
子系统采用模块设计，便于现场维护，平均维护时间约10分钟
具有EPO一键关机功能，以防止突发事件造成的二次损失
以上就是后备式UPS电源和高频在线式UPS电源的区别，在线高频式UPS电源与后备式UPS电源相比，在线式UPS电源的供电质量明显优于后备式UPS电源。
