模块化UPS电源和DPS分布式电源的区别

来源：存能电气  日期：2019-04-16 20:01  浏览量：次

　　模块化UPS电源和DPS分布式电源的区别。可能大部分人对分布式电源DPS比较陌生，模块化UPS不间断电源倒是很熟悉，其实，分布式电源DPS也是在最近几年才被投入使用到IDC机房之中。模块化UPS电源克服了单机UPS运行固有的缺点，极大地提高了系统的可扩展性、冗余性、热插拔性和可交互性，UPS模块化是未来发展的趋势。

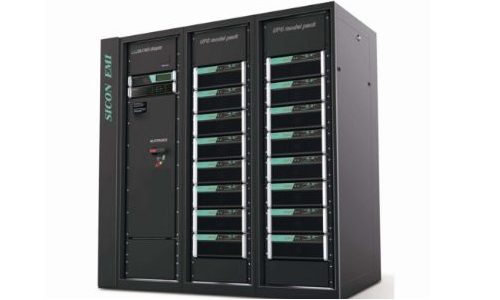

　　一、模块化UPS电源

　　模块化UPS电源采用了抽屉式、高智能多制式模块化设计，在线热插拔技术，实现在线更换、在线维护，降低了维护难度，实行零停机工作。采用N+X并联冗余无线技术，各模块机架可完全分离，便于用户以后的扩容或减容，使用非常方便。逆变结构中优先运用了“多电平逆变”的概念，致使功率器件的损耗大大降低，输出电压高次谐波减少近一倍，从而缩小了体积，增大了功率密度。

　　模块化UPS电源的采用使本产品无论在电气性能、可靠性、功能等各方面均有最大程度的提高。模块化UPS电源采用标准的结构设计，每套系统由功率模块、监控模块、静态开关组成。其中功率模块可并联，平均分担负载。如遇故障自动退出系统，由其它功率模块来承担负载，既能水平扩展，又能垂直扩展。

　　模块化UPS电源的组成结构

　　1、功率模块：包括传统UPS的整流、充电、逆变以及相关控制电路等部分组成。

　　2、静态开关模块：UPS处于过载时的共用供电通道，是由双向可控硅和控制电路组成。

　　3、显示通信模块：作为人机对话和网络化监控的平台。

　　模块化UPS电源的作用

　　1、可以应用在各种场景，办公楼、生产车间或者医院都会用到这种特殊的电源，通过持续的稳定供电以保证正常的生产和医疗，用以保护人们的财产安全和人生安全。它具有多功能性，几乎所有需要备用电源的地方都可以引用这项技术。

　　2、体积比较小，容电量可观，它的功率在千瓦甚至万瓦的数量级上，能够为基本的电器提供稳定电源。

　　3、设备特点是整体化、免维修的，整个主机处于封闭状态，既能防尘有能避免意外损伤。有需要进行设备更新或者维护的时候，在线处理更加方便，不用讲设备拆解下来就能完成升级。

　　4、系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

　　5、可双机或多机并联。具备电池测试维护、微机监控元人值守、可远程通信等功能；在机器构成上，元器件标准化、模块化、互换性好;有宽电压输入、高效率输出、过载能力强等优良性能。

　　6、当市电中断(事故停电)时，模块化UPS电源立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

　　模块化UPS电源的应用领域：近年来N＋X冗余模块式UPS发展很快，很多UPS制造商也都看重这种结构方式，当信息技术已经深入到人们的日常生活。模块化UPS电源应用领域是很广泛的，在数据处理中心、IT设备机房、电信、金融、证券、交通、税务、医疗系统等都可以见到模块化UPS的身影。

　　二、DPS分布式电源

　　DPS分布式电源是不间断供电（UPS）系统革命性的技术突破，采用超高速静态切换开关，以＜2ms速度切换备用供电，使主供电回路与备用供电回路得以彻底隔离，有效地延长了电池使用寿命和放电时间。休眠工作轮换制的精密稳压充电单元能对电池组进行有效充电和维护，消除了由于充电和维护充电不善带来的软性故障隐患。

　　分布式电源DPS系统设备由电源模块、控制模块和锂电池模块组成，分布式电源DPS是指功率为数千瓦至50MW小型模块式的、与环境兼容的独立电源。这些电源由电力部门、电力用户或第3方所有，用以满足电力系统和用户特定的要求。分布式电源DPS模块直接集成在IDC机柜内部。DPS模块有多种配置方式：市电+UPS锂电、市电+高压直流锂电、UPS锂电+UPS锂电，每个机架都可按需提供最优方案。在多种DPS配置方式中，市电+高压直流锂电的配置效率最高、最经济。

　　DPS分布式电源技术参数

　　1、输入电压可变范围：176V～250VAC

　　2、输入功率因数：≥0.98

　　3、输入电流谐波成份：≤10%

　　4、输入频率变化范围：（50±2）Hz

　　5、输出电压范围：204V～288VDC

　　6、峰-峰值杂音电压：≤0.5%

　　7、负载效应：±5%

　　8、系统效率：≥99%

　　9、整流器过载能力：≥98%

　　10、系统过载能力（125%）：≥30s

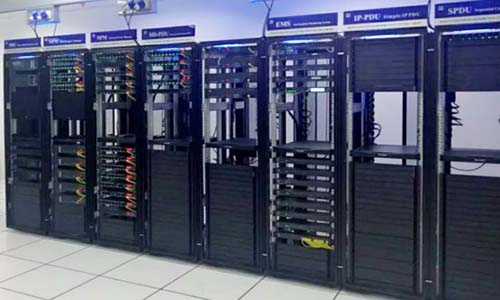

　　DPS分布式机房电源是一种以磷酸铁锂为后备电源的分布式电源设备,该电源设备可以很方便直接安装在标准19英寸服务器机柜内,直接安装在服务器柜底部不超过4U空间位置,支持双路市电输入,后备时间1h左右。最大特点是分布式供电,无需为该供电系统建设独立的电力电池室,而且安装维护方便,很适合运营商的数据中心机房改造和中小型数据中心机房使用。

　　分布式DPS电源针对每一个机柜单独提供后备电源,在市电正常情况下,分布式电源向服务器输出交流电;当市电不正常或中断时,分布式电源切换到电池供电状态,通过磷酸铁锂电池箱服务器输出220Vac电源,切换时间低于10ms,不会导致服务器闪断,从而保证设备的不间断供电。

　　以上就是模块化UPS电源和DPS分布式电源的区别，总体来说模块化UPS电源的优势还是比较明显,应用范围也比较广泛,可以使UPS系统不受集中控制技术中的可靠性限制,避免瓶颈故障的发生，而DPS是不间断供电(UPS)系统革命性的技术突破。
