电力模块化UPS电池更换步骤及维护保养

来源：存能电气  日期：2019-04-19 11:27  浏览量：次

　　电力模块化UPS电池更换步骤及维护保养。新型电力模块化UPS电源电池采用了先辈的UPS模块热插拔技巧,单体模块可随便率性在线投入或加入并联单位,无需停电操纵,同时该操纵无需专门的仪器和技巧便可停止。办理了传统UPS转旁路培修的技巧困难同时完成了UPS随便扩大和冗余两大机能,充足满意用户现实必要。

　　一、电力模块化UPS更换步骤

　　确认模块化UPS设备已在正常运作模式且旁路功能和旁路电源均为可用状态。

　　1、在控制面板上进行操作，进入Menu→control→TurnToBypass→YES，籍此手动关闭逆变/变频器而使模块化UPS电池设备进入旁路模式。

　　2、将欲更换的电力模块的待机开关切换至锁上位置。

　　3、等待两分钟后，将模块前方面板两侧的固定螺丝取下，将模块由机柜抽出来。

　　4、在完成模块的维修保养后，先确认该模块的DIP开关设定无误且待机开关切换至非待机状态的位置。

　　5、将模块推入机柜内，并以固定螺丝由前方两侧加以旋紧固定。如果有不只一台的电力模块需要重新安装的话，两台之间的安装时间应相隔10分钟。

　　6、等待两分钟后，将待机开关切换至锁上位置；接下来，几秒钟后，装好的模块就会自动加入系统运作。

　　7、透过控制面板和液晶显示屏幕，按manual→control→systemturnon→YES，两秒后进入逆变模式。

　　二、模块化UPS电池更换步骤

　　断开电池模块的每一个输入连接器。

　　将模块前面板两侧的固定螺丝取下，将电池模块由机柜抽出来。

　　将新的电池模块推入机柜内，旋紧前面板两侧的固定螺丝。

　　将电池模块的每一个输入连接器接好。

　　三、模块化UPS电源维护保养方法

　　掌握模块化UPS电源电池基本知识，认真阅读设备说明书，弄清各种警示信息，警示代码，指示灯的含义，以及发生的原因和应对方法。熟悉设备上各种开关，按钮的作用。熟悉掌握UPS电源各种操作，清楚连接关系，明白代通之法。

　　加强日常的巡视、维护，检查设备有无告警，有无异味，有无异常响声，检查接头有无松动发热现象，散热扇运转是否正常，设备各种指示是否正常，发现问题及时解决。

　　UPS周围环境温度范围为：0~40°C，环境湿度：20~90%，储藏温度：-25~55°C。

　　为便于模块化UPS散热，UPS必须放置在通风良好的地方，UPS不能侧放，必须保证UPS的进、出风孔风道畅通，同时为便于UPS维护，UPS的放置场所必须满足。

　　注意正常的开、关机一般负载在启动瞬间都存在冲击电流,过大的冲击电流会缩短模块化UPS的元器件寿命,甚至会直接造成元器件的损坏。所以,开机时应先送市电给UPS。

　　四、模块化UPS的功能

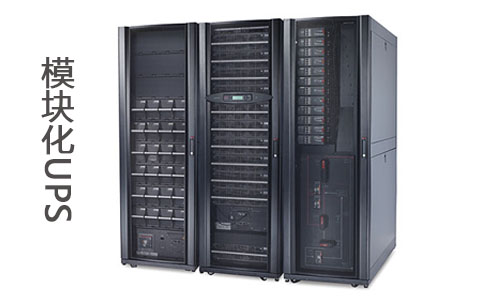

　　模块化UPS电源具有高效率、高性能的双转换在线式，单相输入、单相输出的UPS产品。采用模块化、数字化和塔式/机架式双安装模式设计，具有“1+1”并联冗余的功能。

　　模块化UPS电源可以应用在各种场景，办公楼、生产车间或者医院都会用到这种特殊的电源，它在上述场景经历停电时开始发挥作用，通过持续的稳定供电以保证正常的生产和医疗，用以保护人们的财产安全和人生安全。

　　模块化UPS电源的体积比较小，容电量可观，它的功率在千瓦甚至万瓦的数量级上，能够为基本的电器提供稳定电源。

　　模块化UPS设备特点是整体化、免维修的，整个主机处于封闭状态，既能防尘有能避免意外损伤。有需要进行设备更新或者维护的时候，在线处理更加方便。

　　以上就是电力模块化UPS电池更换步骤及维护保养的方法。模块化UPS电源通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
