电力专用UPS电源和电力逆变电源的区别
来源：存能电气 日期：2019-04-21 14:26 浏览量：次
电力专用UPS电源和电力逆变电源的区别。电力专用UPS电源系统、电力专用逆变电源系统由电力专用UPS、电力专用逆变器、智能监控器、馈电单元、采集单元等组成，专为电力系统所定制的产品。该产品主要用于为发电厂、变电站等重要场合的部分自动装置、信号装置、通讯系统、遥控执行系统及事故照明装置等设备提供交流不间断电源。

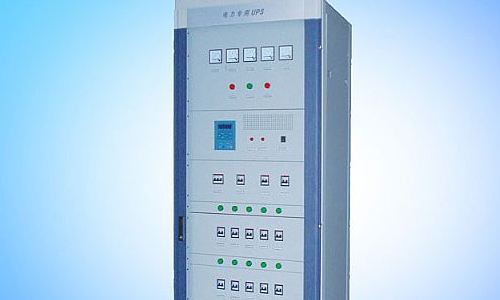

一、电力专用UPS电源
电力专用UPS电源是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力运动、RTU、电力载波、电力监控等。将自备直流屏的220V、110V直流电逆变成AC220V/380V50Hz纯正弦波输出，供DCS、监控系统、自动化仪表，调度通信系统、微机系统等需要交流电的核心设备使用的UPS电源。电力专用UPS电源对于使用的机器有一定的范围，不是每一款都能适用到用户使用的设备上。
市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电，当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。电力UPS主要应用领域：发电厂、变电站、配电所等。
电力UPS系统的组成
一般由电力UPS电源主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。
1、电力UPS主机柜：输入输出隔离变压器、整流器、逆变器、静态旁路开关、旁路开关、逆止二极管；
2、旁路隔离稳压柜：旁路隔离变压器、旁路稳压器、手动/旁路维修开关；
3、馈线柜：回路分配单元、监测仪表、控制开关及信号指示等。
电力专用UPS电源特点
1、为电力行业量身定制的专业型UPS电源，适应电力行业内部的恶劣电网环境，满足了电力行业的负载需求，还能让用户不必再为负载的三相不平衡而烦恼
2、1+1冗余并联的工作方式，让供电系统再增加一把安全锁，满足电力行业用户对UPS高可靠性指标的极限需要
3、充分利用电力行业的220V/110V大容量电池组，可最大限度的延长UPS的后备时间，并节省电池组的安装空间和前期投资
4、选配旁路隔离变压器，实现输入与输出的完全隔离，并可保证输出的零地电压<1V
5、丰富的干接点监控信号，可纳入电厂自身的DCS监控系统;出现问题，及时上报，便于值班人员对电力UPS电源的实时监控
6、大屏幕LCD中英文操作监控界面
7、有256条超长事件记录，方便用户对供电状况进行分析和管理
8、静态旁路具有极强的抗过载能力

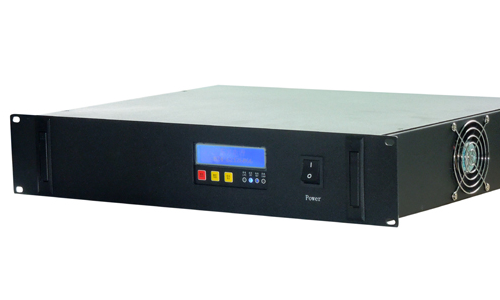

二、电力逆变电源
电力逆变电源专为变电站，发电厂设计，用于电力远动，通讯，监控，事故照明等，也可以为发电厂交流润滑泵，交流风机，水泵提供不间断电力。电力逆变电源是一种后备式不间断电源。它主要完成由直流到交流的逆变。通常可根据应用场合设定为直流主用或交流主用，由静态开关控制切换。
电力逆变电源有着广泛的用途，它可用于各类交通工具，如汽车、各类舰船以及飞行器，在太阳能及风能发电领域，逆变器有着不可替代的作用。电力控制系统的可靠程度是电力系统和设备可靠、高效运行的保证，而电力控制系统必须具备安全可靠的控制电源。
电力逆变电源的组成
滤波部分：输入滤波器用于输入端直流电源的杂讯滤除，得到平稳的直流，送入逆变器。输出滤波器滤除输出的交流谐波和干扰，使输出更加平稳。
逆变部分：将直流电源转换为正弦交流电源。
控制部分：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定的保护定值运行或保护。
显示部分：采用LCD及LED状态模拟盘，准确反映设备运行状态及故障信息。
切换部分：对旁路、市电和逆变器输出电源进行自动切换。
电力逆变电源的特点
■采用先进的PWM＋SPWM脉宽调制技术
该系列高频电力专用逆变电源采用先进的PWM＋SPWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯正弦波。
■先进的DC-AC电气隔离技术
采用先进的DC-AC电气隔离技术，有别于其他伪隔离的模式，真正实现DC与AC在所有回路完全电气隔离，满足所有应用系统的隔离要求，消除所有可能的交互干扰。
■带载能力强、兼容性好
具备开机自检功能，带载能力强、负载兼容性好。内置旁路开关，提高了逆变电源供电的连续性、可靠性。
■市电、直流自由切换
具备市电直接开机功能，允许用户在无直流输入时，旁路市电输出给负载供电；允许在开机状态下切断直流，自动切换到市电旁路，不影响负载的供电，方便对蓄电池进行维护和更换。
■具备智能无人值守功能
具备智能无人值守功能，在出现直流电压过高或过低、市电掉电等关断输出后，直流电压或市电恢复正常，电源自动恢复，尤其适用于无人值守的通讯基站。
■具备完善的安全保护功能
具备完善的安全保护功能，具备直流输入缓冲保护，具备过压、欠压、过载、过温、短路、逆变故障等全面保护措施。
电力专用UPS电源系统、电力专用逆变电源系统由电力专用UPS、电力专用逆变器、智能监控器、馈电单元、采集单元等组成，专为电力系统所定制的产品。两台电力专用UPS或电力专用逆变器组柜，两台机串联或并联热备份，适用于220kV及以上变电站或重要电力项目。
