UPS电源按工作原理可分成哪些类型UPS

来源:存能电气  日期:2019-04-22 12:25  浏览量:

  UPS电源按工作原理可分成哪些类型UPS?UPS电源又名不间断电源,顾名思义是保证任何情况正常供电并保护负载软、硬件不受损坏。根据每个用户需求以及环境不同,每种UPS的性能差异大,下面存能小编就来分析UPS电源按工作原理可分成哪些类型UPS?

  UPS电源按工作原理可分成哪些类型UPS?

  UPS电源的种类多,以线式UPS电源、Delta变换器型UPS电源、准在线式UPS电源、后备式正弦波输出UPS电源和后备式方波输出UPS电源这五种UPS电源为例。


  1.在线式UPS电源

  单机输出功率0.7-1500KVA,可将6~9台具有相同功率输出和相同型号的UPS电源直接并机而形成7000~8000kVA的大型UPS供电系统。提供的交流电源是纯正的正弦波电源,能够解决尖峰、浪涌、频率漂移等全部的电源问题。价格较高,通常应用在关键设备与网络中心等对电力要求苛刻的环境中。

  在线式UPS电源的特点

  电路简单,成本低、可靠性高、效率高,可达95%以上、过载能力强,在市电供电时,过载能力可达200%。

  2.在线互动式UPS电源

  单机输出功率0.7-20KVA,当市电低于150或者高于264KVA,在线互动式UPS电源在开始向用户提供高质量正弦波电源。当市电稳定时,在线互动式UPS电源就充当逆变器和充电器充电器两种功能。

  在线互动式UPS电源的特点

  有较宽的输入电压范围、噪音低、体积小、效率高、供电质量好等特点,但同样存在切换时间。

  3.后备式正弦波输出UPS电源

  单机输出功率0.25-2KVA,当市电电压波动在170-264KVA范围时,向用户提供变压器处理过的普通市电电源,当市电电压低于170KVA或者高于264KVA时,才向用户提供正弦波电源。

  4.后备式方弦波输出UPS电源

  单机输出功率0.25-1KVA,当市电电压波动在165-270KVA范围时,后备式方弦波输出UPS电源提供普通市电电源,当市电电压波动在165以下或者270以上,后备式正弦波输出UPS电源就向用户提供具有稳压输出特性的Hz方波电源,并非正选波电源,并且在此条件下不允许用户使用电风扇、日光灯等感性负载。

  后备式正弦波输出UPS电源和后备式方弦波输出UPS电源的特点:

  产品价格低廉、运行费用低、转换效率高、结构简单,体积小。但输入电压范围窄,输出电压稳定精度差,有切换时间。

  5.Delta变换式UPS

  单机输出功率10-480KVA,当市电波动在±25%之内时,它向用户提供的电源是由85%以上的普通市电电源和Delta逆变器所产生的逆变器电源叠加而形成的交流稳压电源。当市电电压超过±25%时,Delta变换式UPS在电池放电的条件下,向用户提供高质量的正弦波电源。

  Delta变换器型UPS的结构特点

  Delta逆变器,控制UPS输入的电流,减少输入电流的谐波失真。在市电正常时,和主逆变器一起对市电输入电压补偿、蓄电池的充电和浮充电。

  主逆变器,控制系统输出电压,减少输出电压谐波失真。当市电异常时,全部负载功率将由主逆变器给予。

  根据技术性能依次排名:在线式UPS电源、Delta变换器型UPS电源、准在线式UPS电源、后备式正弦波输出UPS电源、后备式方波输出UPS电源。UPS的价格排名正好相反。

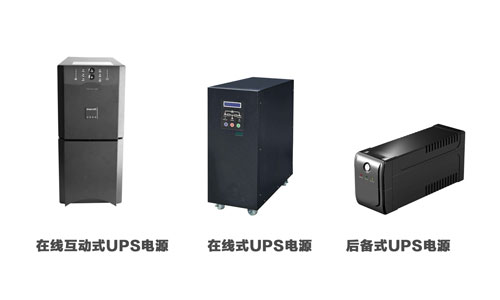

  总结:根据以上工作原理分析和UPS电源的输出功率,可分为三类:在线式UPS电源、在线互动式UPS电源、后备式UPS电源。在线式UPS电源在市电中断时能真正实现对负载的不间断供电,零转换时间,适合电信、数据中心等领域;在线互动式UPS电源,介于后备式UPS和在线式UPS工作方式之间的UPS设备,具备后备式效率高、在线式供电质量好的优点;后备式UPS电源输出功率低,适合市电波动不大,对供电质量要求不高的环境。
