在线式UPS电源ECO模式和CVCF模式的区别

来源：存能电气  日期：2019-04-23 14:55  浏览量：次

　　在线式UPS电源ECO模式和CVCF模式的区别。ECO模式是UPS中最有优势的技术之一，主要用于节能环保方面的。在线式UPS电源ECO模式也叫经济运行节能模式。虽然是在线式，但并不是始终由UPS逆变器带载。而是优先由旁路带载，逆变器空转减少无用热量的产生，因而效率高一些。

　　在线式UPS电源ECO模式

　　在线式UPS电源ECO工作模式指UPS电源经济模块，主要针对节能省电而研发，大功率UPS市电经过逆变AC/DC,DC/AC，消耗不少电源，如果按300KVA的UPS算，一般的UPS电源效率为90%，那么就有10%的消耗，这样一小时就消耗30度电，一年下来UPS耗电量=30*24*365=262800KW，如果按一度电一元钱算，一年电费就需要262800元，可见节能尤为重要。

　　ECO工作原理：当市电品质优异时，在线式UPS主机系统通过旁路EMC滤波输出向负载供电，逆变器待机;当市电电压或频率超出一定范围时，则UPS转为双变换工作模式。

　　在ECO模式下，当旁路正常，UPS电源系统通过旁路向负载供电，逆变待机；当旁路电压/频率超出一定范围时，则UPS的输出切换到逆变工作，工作效率可高达98%，比一般的UPS工作模式相比可以节省80%的电。

　　在ECO模式下，当市电品质较好时，UPS系统通过旁路EMC滤波向负载供电，逆变待机；当旁路电压/频率超出一定范围时，则UPS采用双变换工作模式，整机工作效率高达98%，比一般的UPS工作模式相比可以节省8%的损耗。

　　ECO模式：经济运行模式，平时由市电供电，逆变器待机；市电故障时才由逆变器供电。

　　优点：满载效率95%左右节能，经济。

　　缺点：有小于1.8mS的切换时间。

　　应用：使用在对供电质量要求不高，但有节能需求的场合。

　　在线式UPS电源工作模式为双变换，市电经过整流滤波逆变，输出品质优异的正弦波电压，特别适用于需要高质量供电的场合。我国一直在大力提倡环保节能，存能电气UPS电源充分吸收当代科技界成果，研发出一种ECO节能模式，让UPS电源主机工作效率达到98%，与一般的工作模式相比，节省了8%的损耗。

　　相较于在线模式，ECO模式并不能确保频率和电压的波形能够稳定地呈正弦波，因为会相关波形参数往往会受到静态旁路线路的影响。侦测这些参数变动所需的时间约3毫秒。因此，建议您依照负载所需的保护程度,考虑是否采用此ECO模式。

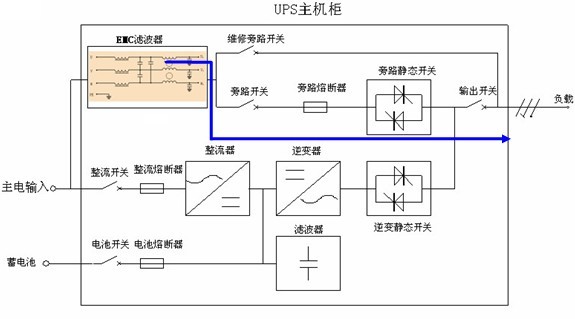

　　ECO工作模式图

　　在线式UPS电源CVCF模式

　　CVCF意指恒压恒频。如果选择CVCF模式的话，当输入在线式UPS电源的频率在46Hz到54Hz的范围时，输出频率会固定为50Hz；逆变器电压会固定在额定值。此模式下，如果您关闭不断电系统的话，不断电系统会关闭其逆变器并切断输出;此时，亦不会允许旁路输出电力。

　　CVCF控制的逆变器为恒压恒频电源，配合蓄电池可以构成不间断电源UPS或应急电源EPS，防止突然断电。这在办公自动化、IT、通信业都用得比较多。

　　在线式UPS电源节能体现在哪里？

　　在线式UPS电源输入功率因数达0.999以上，减少了线路损耗，提高了电源利用率。其逆变效率可达98%以上，从而提高了整机工作效率，降低了损耗、节省了电能。低载高效设计，最常用负载率段保持95%-96%的高效率，匹配数据中心真实业务场景，有效节约能耗开支，降低能耗50%以上。

　　UPS电源并联系统的绿色化体现在高效节能，且对电网和周边其他设备的负面影响小。采用新型的逆变拓扑和调制策略，可以提高模块化UPS电源的效率和功率密度，减小损耗。

　　在机房UPS不间断电源解决方案设计方面也是可以下功夫来达到节能的目的。在情况允许的前提下，集中供电方案要比分散供电来的节能。所以在设计安装机房UPS不间断电源前，一定要考察清楚机房环境，然后设计适合的解决方案，才能助力机房节能降耗。

　　在线式UPS电源为什么要节能高效？

　　1、可靠性的需求

　　在选用UPS产品之时，客户的第一关注点必然是可靠性。对UPS来说，更高的效率意味着更低的发热量。当然，高效只是影响UPS内部温度的主要因素之一，还要综合考虑机器本身的散热设计。

　　2、响应国家节能减排政策

　　2013年初，工信部联合五部委共同出台《关于数据中心建设布局的指导意见》(工信部联通(2013)13号)，要求新建数据中心PUE值达到1.5以下，原有改造的数据中心PUE值下降到2以下；而UPS电源系统的损耗是数据中心能耗的主要组成部分，大约占到数据中心能耗的6%-10%，数据中心要到达低PUE，必须选择运行效率更高的UPS。

　　3、客户节约电费的需求

　　一般来说在线式UPS效率每提高一个百分点可节约10%-20%的电能费用，可见高效UPS给企业带来的收益是很可观的。

　　4、客户场景的低效现象

　　高效是UPS的持续追求。可是实际客户的UPS使用现场，大量UPS仍然运行效率极低。一般情况下，UPS实际负载率低于40%，冗余越高的，负载率越低。在低载下，UPS电源效率会大打折扣。现网UPS的实际运行效率多数低于90%，给客户造成大量的电力损失。

　　以上就是在线式UPS电源ECO模式和CVCF模式的区别，UPS不间断电源的用途是机房、计算机系统、仪器仪表等重要设备,作用是抗雷击、抗干扰,稳压、滤波,提高电源质量。
