UPS输出功率与负载功率因素解析

来源：存能电气  日期：2019-04-29 10:41  浏览量：次

　　UPS输出功率与负载功率因素解析。UPS的输出功率因素表征UPS对付非线性负载的能力,因此被列为UPS的一项重要输出能力指标。UPS的输出功率与功率因素关系密切，在容性负载条件下，UPS的输出功率可以达到标称功率，在感性负载条件下，UPS的输出功率则大大下降。

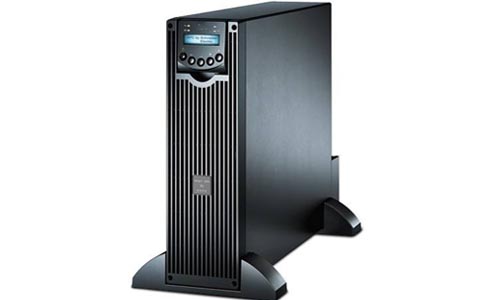

　　UPS输出功率与负载功率因素解析

　　UPS输出功率因素的大小是由负载性质决定的。负载正常运行时不但要从UPS吸收有功功率，还要吸收无功功率。例如计算机类型的负载，其功率因素的典型值是0.65~0.8。负载功率因素低时，所吸收的无功功率就大,这就会增大UPS逆变器的工作难度,增大损耗,影响其可靠性。

　　由于UPS输出能力的局限性,它不可能满足任意性质负载的要求,而只是约定以计算机类负载的输入功率因素做为其电路设计时限定的最佳输出功率因素指标,一般在0.7左右。当负载的功率因素大于或者小于UPS电路设计时限定的最佳输出功率因素时,UPS就没有能力输出最大额定功率。

　　UPS的输出功率与功率因素关系密切，在容性负载条件下，UPS的输出功率可以达到标称功率，在感性负载条件下，UPS的输出功率则大大下降。即使在功率因素为0.8（感性）时，其输出功率也只能达到标称功率的50%。

　　输出功率因素越低,则带非线性负载的能力就越强,若UPS的输出功率因素做到超前-0.0~+0.0滞后,那么这台UPS就可带任何性质的负载,因为-0.0~+0.0的功率因素包括了0~1功率因素任何性质的负载。

　　简单地讲,当UPS限定的最佳负载功率因素被确定后,如果负载的实际功率因素小于UPS限定的最佳功率因素时,UPS就满足不了负载的无功功率要求,它的实际带载能力由它的最大的无功功率的输出能力决定。如果负载的实际功率因素大于UPS的最佳负载功率因素时,UPS就满足不了负载的有功功率要求,它的实际带载能力由它最大的有功功率输出能力决定。

　　UPS的负载，一般都是计算机负载，而计算机负载内部电源大都是开关电源，在开关电源负载条件下，瞬时功率很高，但平均实际功率却很小。故一般UPS在开关电源作负载时，其功率因素只能达到0.65左右，而UPS的负载功率因素指标，一般为0.8，按此指标来带动开关电源负载，就有损坏UPS设备的可能。因此，选择UPS的功率时，一定要考虑负载的功率因素。

　　UPS不宜带感性负载，有的单位在验收机器时，想用大功率风机、空调机来检验UPS的性能与输出功率，这是不适宜的。有的单位将风扇、马达等加到小功率的方波输出的UPS上，这是不行的。

　　小功率UPS电源外置电池组如何连接

　　1、小功率长延时UPS的外置电池组与UPS本机连接多采用成品线缆；

　　2、该线缆一端为对接插头，另一端为OT端子，线标颜色明确；红色为+级，黑色为-级，黄绿色为PE（接地），现场必须按照正确线序进行接线，否则可能会导致设备损坏。

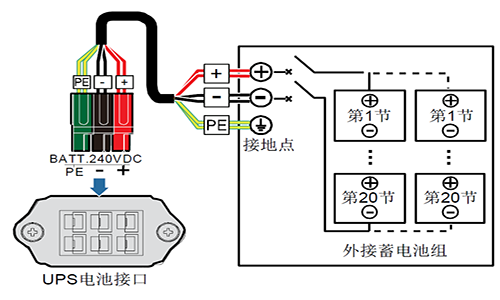

　　具体接线方式请参考下图

　　配备UPS电源的功率应根据负载和延时两个方面来决定

　　1、要确定您的设备是多大功率的，一般来讲普通PC机或工控机的功率在200W左右，苹果机在300W左右，服务器在300W与600W之间。

　　2、确定了主机的型号就可以算出所需要的多大容量的电池了，电池是决定了后备续航时间的长短。

　　3、有时候配一套UPS电源，一般来说是最好就是要求专业人员去现在看下，因为了解当场情况这样才是最好的。

　　在配置UPS电源要注意，确定UPS容量大小应参考因素主要有：实际负载容量、负载的类型、容量使用率、环境条件、UPS的类型及实际负载能力、潜在扩容需求等。
