锂电池带保护板和不带保护板的区别

来源：存能电气  日期：2019-05-01 10:57  浏览量：次

　　锂电池带保护板和不带保护板的区别。说到锂电池，往往都会连带到锂电池保护板，锂电池保护板的功能主要是对充电型电池的电芯进行保护，维持电池充放电过程中的安全稳定，对整个电池电路系统性能起着重要的作用。锂电池保护板的主要作用就是防止锂电池的过充过放。

　　锂电池的保护功能通常由保护电路板和PTC或TCO等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC或TCO在高温环境下防止电池发生恶劣的损坏。

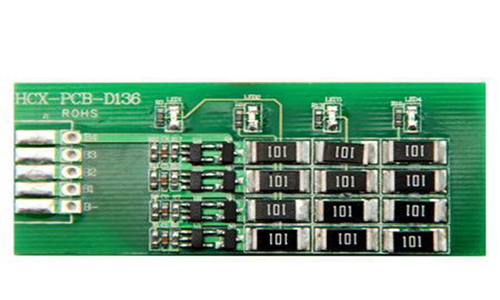

　　锂电池保护板通常包括控制IC、MOS开关、JEPSUN捷比信精密电阻及辅助器件NTC、ID存储器,PCB等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。

　　锂电池带保护板和不带保护板的区别

　　锂电池有保护板，就可以控制锂电芯在规定的工作环境内工作，不会产生爆炸，燃烧等现像；没有保护板的锂电池就会容易产生爆炸，燃烧等现像。加了保护板的电池，充电保护电压可在4.125V保护，放电保护可在2.4V保护，充电电流可在锂电池的最大成受范围内；没有加保护板的电池，会过充，过放，过流，电池很容易损坏。

　　不带保护板的18650锂电池尺寸比带保护板的电池要短，一些设备由于初始设计无法使用带保护板的电池。不带保护板成本低，价格相对会便宜不少。不带保护板锂电池，适合有经验这使用，一般不要过放和过充，使用寿命跟带保护板相差不多。

　　18650锂电池带电池保护板与不带保护板，区别如下：

　　1、不带板的电芯是65mm高度，加板的是69-71mm。

　　2、放电到20V，如果电池到了2.4V就不放电了，说明有保护板。

　　3、将正负级碰一下，如果持续10秒后电池无任何反映表示带有保护板，电池发烫的话就是没有保护板。

　　为什么要加锂电池保护板？

　　因为锂电池的工作环境有特别的要求，不能过充不能过放，不能过温，不能过流充放电，如果有就会产生爆炸，燃烧等现像，电池还会坏，且还会引起火灾等严重社会问题。锂电池保护板的功能主要是对充电型电池的电芯进行保护，维持电池充放电过程中的安全稳定，对整个锂电池电路系统性能起着重要的作用。

　　锂电池加保护板是因为锂电池的特性决定的。锂电池有它的安全放电充电和过流限制。加保护板就是为了在用锂电池的时候这些数值不超过安全范围。锂电池在充电和放电过程中都是有限度要求的，拿著名的磷酸铁锂电池为例：充电一般不能超过3.9V，放电不能低于2V。否则会因为过充或者过放而导致电池损坏，而且这种伤害有时不可恢复。

　　通常锂电池加了保护板之后就会使电池的电压控制在这个电压之内，起到保护锂电池的作用。锂电池保护板实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果。同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命。欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

　　锂电池保护板，就是控制锂电池在正常的工作条件内加以保护，锂电池过充可以以3.9-4.3v,过放保护可以设在2.3-2.6V，过流可以按电芯要求做，温度也可以控制。可见，锂电池保护板，就是让锂电池在正常的环境内工作，不至于让锂电池产品危险的必要条件。

　　到目前为止，还没有出现公开宣称不使用保护板的锂电池厂家。一般锂电池都有保护板，保护板的运用也是为了电池的安全问题。但不同类型的电池保护板的作用也不一样。
