UPS电源蓄电池的构造组成结构

来源：存能电气  日期：2019-05-06 11:39  浏览量：次

　　UPS电源蓄电池的构造组成结构。蓄电池在UPS电源体系管理中占有非常重要的位置，其监测和操控办法将会影响电池的寿命长短和UPS自身的牢靠性。正确的认识UPS电源蓄电池的结构原理，可以帮助我们在日常维护UPS电源的工作过程中，更有效地降低操作失误，延长UPS电源主机的使用寿命。

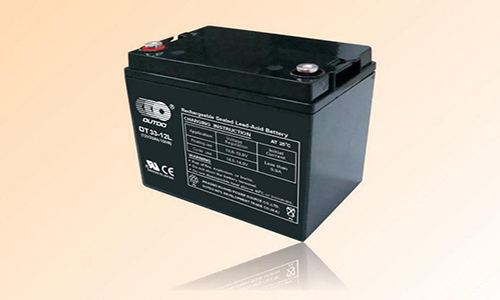

　　UPS电源蓄电池的构造组成结构

　　UPS电源蓄电池在UPS电源中的作用主要是储存电能，一旦市电中断，由UPS电源电池放电供给逆变器，由逆变器将电池释放出的直流电转变为正弦交流电，维持UPS的电源输出，确保负载在一定的时间内正常用电。今天UPS电源厂家就详细的介绍一下UPS电源蓄电池的组成。

　　UPS电源蓄电池的构造组成有：极板组、隔板、电解液、壳体及极住等。蓄电池是将化学能直接转化成电能的一种装置，是按可再充电设计的电池，通过可逆的化学反应实现再充电，通常是指铅酸蓄电池，它是电池中的一种，属于二次电池。

　　1、整流器：整流器是一个整流装置，简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能：第一，将交流电(AC)变成直流电(DC)，经滤波后供给负载，或者供给逆变器;第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用;

　　2、逆变器：通俗的讲，逆变器是一种将直流电(DC)转化为交流电(AC)的装置。它由逆变桥、控制逻辑和滤波电路组成;

　　3、UPS蓄电池：蓄电池是UPS电源电池用来作为储存电能的装置，它由若干个UPS电源电池串联而成，其容量大小决定了其维持放电(供电)的时间。其主要功能是市电正常时，将电能转换成化学能储存在电池内部、市电故障时，将化学能转换成电能提供给逆变器或负载;

　　4、静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅(SCR)反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器。

　　UPS电源电池是由一套交流+直流充电+交直流逆变装置构成。UPS蓄电池在市电正常供电时处于充电状态。一旦市电中断，蓄电池立即将储存的直流电输出给逆变器逆变成交流电供给计算机设备，保持对计算机设备供电的连续性。一般情况下，中小功率后备式UPS靠蓄电池维持供电的时间在10～30min左右。

　　UPS电源蓄电池工作过程

　　当市电正常为380/220VAC时，直流主回路有直流电压，供给DC-AC交流逆变器，输出稳定的220V或380V交流电压，同时市电经整流后对电池充电。当任何时候市电欠压或突然掉电，则由电池组通过隔离二极管开关向直流回路馈送电能。

　　从电网供电到电池供电没有切换时间。当电池能量即将耗尽时，不间断电源发出声光报警，并在电池放电下限点停止逆变器工作，长鸣告警。当发生严重超载时，不间断电源立即停止逆变器输出并跳到旁路状态，此时前面输入空气开关也可能跳闸。消除故障后，只要合上开关，重新开机即开始恢复工作。

　　UPS电源蓄电池可供电多长时间？

　　目前在整个市场上，所销售的UPS电源蓄电池类型较多，不同品牌的UPS电源，相应的用途有所不同。

　　对于选购UPS电源电池的用户，就会咨询到该类型UPS电源，具体供电时间有多长。通常情况下，UPS电源蓄电池为负载提供多长时间，主要是由负载设备对UPS电源负载功率，UPS电源电池总容量等因素决定。如果需要UPS电源提供的电能越长，此时UPS电源内的电池数量，则应该要相应增加。

　　有些用户在对UPS电源进行使用时，对相关注意事项并不了解，会盲目追求长时间使用。其实并不是UPS电源所提供的电能时间越长越好，主要的原因在于，大功率的UPS电源，后备时间较长的情况下，就会造成上百只电池供电，进而形成多组电池的串并联使用。而每一个电池，相对于整个系统，都是一个故障单元。

　　UPS电源由主机和电池两部分构成。延时(供电)时间长短取决于所配电池容量大小和负载轻重。标准配置的电池，只能用于市电中断后紧急处理事务5分钟左右。需要长延时，商家会根据所要延时的具体时间，比如2小时，4小时来计算确定。

　　确定延长多少时间是指满载时电池可以供电的时间。如，满载时可以供电2小时，半载时则可以达到4小时。

　　以上就是UPS电源蓄电池的构造组成结构，UPS通常由输入整流滤波电路、功率因数校正电路、蓄电池组、充电电路、逆变电路、静态开关电路、控制检测见识及保护电路共7个部分组成。
