UPS、EPS电源和配电直流屏的区别

来源：存能电气  日期：2019-05-09 09:52  浏览量：次

　　UPS、EPS电源和配电直流屏的区别。近20年来，随着我国计算机应用的日益普及和信息处理技术的不断发展，以及重要设备自动化水平的不断提高，设备对电网供电可靠性依赖度越来越高。为了确保重要监控系统、应急照明、消防、计算机，尤其冶金行业中的重要设备的不间断供电，一般都配置了专用的UPS(不间断电源)或EPS(应急电源)和配电直流屏。今天要介绍的就是关于UPS电源、EPS电源和配电直流屏它们之间的区别。

　　配电直流屏

　　直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。

　　发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。

　　直流屏主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户(如石化、矿山、铁路等)，适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

　　为什么要用配电直流屏？

　　高压配电室用直流屏作控制、保护、监控和操作断路器等的电气电源；交流也可以；主要根据断路器控制操作电源类型来决定。用直流电屏有以下好处：(1)直流屏不用考虑三相平衡问题；(2)直流屏安全可靠。

　　直流屏可以在交流电源正常的情况下给蓄电池组事先充满电，当交流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电。

　　UPS和EPS的区别

　　1、UPS和EPS的设计指标区别

　　UPS是以电压反馈的单闭环控制系统.因此其输出电压的正弦波波形及电压的动态调整精度较好；而EPS的逆变器控制系统是由电压、电流反馈组成的多闭环控制系统，其输出功率的过载能力、负载适应能力强。可靠性高。

　　2、UPS和EPS的输出区别

　　UPS的供电对象是计算机及网络设备.负载性质差别不大，所以国标规定UPS输出功率因数为0.8。而EPS主要是作为电源应急保障，负载性质为感性、容性及整流性负载兼而有之。在线式UPS为保证输出供电不间断和优质供电。是选择逆变优先；而EPS电源为保证应急使用，是选择市电优先。

　　3、UPS与EPS的功能区别

　　两者均有市电旁路及逆变电路，但EPS仅具有持续供电功能，一般对逆变切换时间要求不高，可有多路输出，有些EPS还配置蓄电池单体监测功能。

　　4、UPS和EPS应用领域不同

　　在我国EPS主要用于消防类负荷及一些对供电质量要求不太高但需保证连续供电的用电设备，仅强调能持续供电这一功能。EPS用于消防负荷时，其产品技术受公安部消防认证。UPS一般用于计算机及数字信息系统等场合。要求供电质量较高的负载，主要强调逆变切换时间、输出电压、频率稳定性、输出波形的纯正、无各种干扰等。

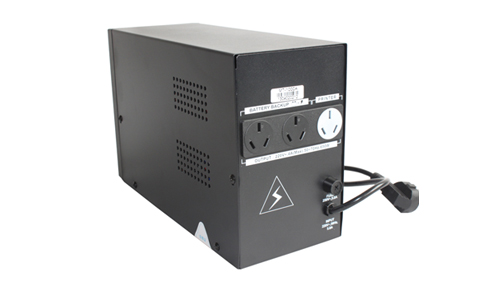

　　UPS电源和直流屏的区别

　　1、应用场所不同。直流屏主要是用在发电厂和变电站，和交流屏一样，作为一个配电屏，直流屏是交流输入，直流输出，中间通过断路器和熔断器进行保护，并通过监控系统单元，对各部分单元进行监控，当交流电发生故障或者停电时，直流屏通过蓄电池继续生产向负载提供直流电源，具有高可靠性。而UPS电源主要是给机房、计算机等提供后备电源，其优点主要就是不间断供电，可以实现0秒内切换。

　　2、工作原理不同。直流屏主要是交流输入，直流输出，为外界负载提供直流电源，UPS电源是先将交流电整流为直流电，再经过逆变单元，将直流电逆变为交流电为外界负载供电。不过在市电断电时，二者均通过蓄电池组向外界负载供电。

　　3、结构组成不同。直流屏主要由机柜、整流模块、绝缘检测、监控系统、电池巡检、降压单元等组成，总体分为两个部分，其中一部分是电池屏，另一部分是充电屏，电池屏就是用来摆放蓄电池的机柜，这些电池可为直流系统提供直流电源，目前使用的蓄电池主要是阀控式密封免维护铅酸电池。UPS电源主要由输入电路、整流器、逆变器、切换电路、蓄电池组成。

　　配电直流屏和UPS电源、EPS电源都是生产生活中重要的配电装置，为我们生产生活用电提供供电保障。虽然三者电源不同，但是均作为配电设备，都为生活生产用电提供稳定可靠的电源供给，在应用的场所中发挥着举足轻重的作用。
