IGBT短路检测功能保证模块化UPS输出电压稳定

来源：未知  日期：2018-06-11 10:21  浏览量：次

　　IGBT短路检测功能保证模块化UPS输出电压稳定。任何UPS电源的使用，都是为了保障电压的稳定和电源的不间断。模块化UPS是由机架、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。模块化UPS可靠性更高，节省占地面积，便于扩容或减容，越来越多的应用到数据中心、机房等领域。

　　当模块化UPS系统中的某一个功率模块发生故障，那么故障模块就需要及时退出系统，以减少该故障功率模块对模块化UPS系统的影响，进而保证输出电压稳定。

　　在模块化UPS的研发过程中，会进行各种单一故障测试，以保障UPS功率模块在发生单一故障时，才能保证模块化UPS系统的稳定运行。其中逆变IGBT短路单一故障对模块化UPS系统的输出稳定性提出了较大的挑战。

　　针对上述问题，逆变电源加入了独有的IGBT短路检测功能电路，结合软件算法，能快速检测出IGBT短路状态，主动控制功率模块退出系统，从而保证模块化UPS系统在单一功率模块逆变IGBT短路故障发生时，能维持逆变供电，并且不需要切换到旁路供电模式，且间断时间小于10ms。

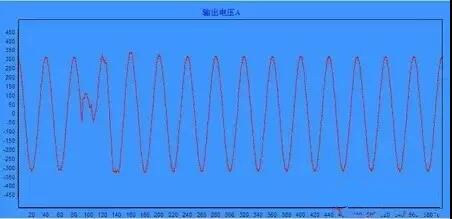

　　有2个功率模块的模块化UPS系统(具有IGBT短路检测功能)在逆变IGBT短路下的输出电压波形。

　　将具有IGBT短路检测功能的两个UPS模块插入UPS机柜，短路其中一个功率模块的逆变IGBT，使用功率模块的故障录播功能，功率模块在发生逆变IGBT短路时会自动保存逆变IGBT短路时刻前后的输出电压波形。该波形如下：

　　根据故障录波的波形来看，输出的间断时间为8ms。很大程度上降低了负载掉电的风险。

　　因此，模块化UPS逆变电源加入了独有的IGBT短路检测功能电路能维持逆变供电，为数据中心提供了稳定可持续的电源保障。

　　模块化UPS的三大优势：

　　1.“模块化冗余并联”技术避免了资源浪费。

　　2.电源相位多制技术降低了采购和管理成本。

　　3.高安全、易维护的热插拔技术突破了应用瓶颈。

　　标准化模块化UPS设计提高了设备之间和设备与负载的匹配，减少实现冗余所需的设备模块的容量，提高设备容量利用率。.单个模块出现故障不影响系统正常运行，无须停机等待修复，因此用户不会因UPS 模块故障而造成损失。

　　模块化UPS广泛适用于政府机关，军队，通信，电力，交通，广电，金融，税务，医疗，教育，科研，企业，石化，工矿等行业。

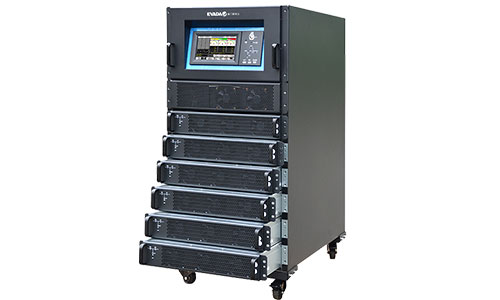

　　存能电气模块化UPS是一款高端模块化UPS产品，其不仅包含了传统UPS的整流，滤波，充电，逆变器的装置，还具备智能型的电源保护功能，并且采用了平均电流控制整流技术，顺位主从同步控制技术，多级分散式控制技术和三阶正弦波逆变等多项新概念技术，在大幅提高了设备的可用性，可靠性的基础上降低了设备的投资，运营，维护成本。

　　各位如果有要用到模块化UPS的亲们，可以来电咨询我们哟：0731-85782180，我们将竭诚为您服务。
