模块化UPS系统技术架构:分散旁路和集中旁路

来源：存能电气  日期：2019-05-24 13:05  浏览量：次

　　模块化UPS系统技术架构：分散旁路和集中旁路。熟悉模块化UPS发展的业内同仁应该都了解，模块化UPS的系统架构从开始就有两条不同的技术路线：分散旁路和集中旁路。模块化UPS系统为数据中心运营商提供了在两种运行模式之间进行选择的能力：双变换模式可以提供优质的电源保护。

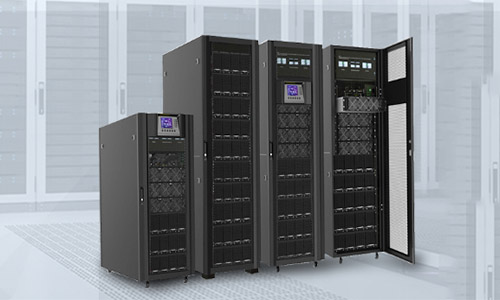

　　模块化UPS电源

　　模块化UPS，顾名思义，是将大功率的UPS系统，分开成多个子模块并联，通过优化的系统控制，实现系统的在线扩容升级、维护，并大幅提高系统的可靠性、可用性和节能效果，降低客户的维护成本，近年来已经渐渐成为主流客户的首选。

　　模块化UPS可以应用在各种场景，办公楼、生产车间或者医院都会用到这种特殊的电源，通过持续的稳定供电以保证正常的生产和医疗，用以保护人们的财产安全和人生安全。它具有多功能性，几乎所有需要备用电源的地方都可以引用这项技术。

　　模块化UPS技术的优势

　　1、模块化UPS系统有必要消除系统方案的公共缺陷点,使系统作业无瓶颈。例如在并联模块的环流问题上可采用先进的松懈控制技术，使UPS系统不受会合控制的可靠性捆绑,防止瓶颈缺陷的发作。EPS电源远程监控

　　2、在多台模块并联时,其间最重要的方针便是电流均分，也便是说假定N台UPS模块并联，有必要确保每个模块化UPS的输出电流是总输出电流的1/N，至少其相互之间的最大不平衡度有必要在要求规模之内。

　　3、节能降耗是现在数据中心遇到的最大问题，关于数据中心供应电源确保的UPS系统除了可用性外，有必要是高效率、无污染、低能耗的。

　　4、UPS完全模块化。每个模块化UPS均为智能型独立单个，任何一个模块出现缺陷不会影响其他模块的正常作业，能够自己退出系统，不影响整个系统作业。

　　5、系统中所有UPS模块同享电池组。运用一组电池或并联多组电池来增加系统备用时刻。

　　模块化UPS技术:分散旁路和集中旁路

　　1.分散旁路架构

　　分散旁路架构，即每个功率模块含有整流、逆变和电池变换等部分以外，还含有与功率模块容量相等的静态旁路，可以认为是一台没有液晶监控的UPS。多个模块在机柜中并联组成系统，模块间相互关系类似于传统多并机UPS系统。系统切换到旁路供电时，负载由所有功率模块内的分散旁路来并联供电。

　　模块化UPS分散旁路方案优点是：控制简单，开发难度小，仅须将原有的UPS并机系统移植并优化监控部分即可；机柜成本低；旁路器件因为容量较小，成本也相对较低；静态旁路有多路冗余。

　　集中旁路方案是继分散旁路之后发展起来的技术路线，相比传统并机UPS系统，从并联均流控制、系统逻辑协调、容错能力方面都做了非常大的改动，可以说是一个全新的技术领域，开发难度大。

　　2.集中旁路架构

　　集中旁路架构，系统只有一个与系统容量相等的集中旁路模块，功率模块内仅包含整流、逆变和电池变换电路，每个部分均由独立的控制器，模块间的并联不再是传统的UPS并机系统，而是包含复杂的逆变均流，旁路控制和监控等逻辑。

　　模块化UPS集中旁路方案是继分散旁路之后发展起来的技术路线，相比传统并机UPS系统，从并联均流控制、系统逻辑协调、容错能力方面都做了非常大的改动，可以说是一个全新的技术领域，开发难度大。

　　通过以上的分析，希望可以让大家能够进一步了解到模块化UPS电源两种方案的系统综合性能和产品可靠性的差异。对于UPS生产厂家而言，技术路线的选择意义重大，一旦路线确定，产品开发将无法中途转变，后续产品系列也必将延续，这就是为何无论业界如何发展，分散旁路的厂家仍然无法转向另一阵营。目前最主流的模块化UPS厂家，比如艾默生、伊顿、APC、英威腾、华为等，都是采用集中旁路的方案，精明的客户应该心中明白个中缘由。

　　模块化UPS以其高可用性、可维护性日益受到认同,成为通信网络中电信级UPS发展趋势。目前大容量模块化UPS系统的旁路控制技术主要有三种模式:集中旁路、机架独立分散旁路及功率模块独立分散旁路控制模式。模块化UPS电源系统充分利用了模块化技术,有效地提高了交流不间断供电系统的可维护性,从而提高了系统的可用性程度。
