UPS厂家详解存能电气UPS电源的工作原理

来源：存能电气  日期：2019-05-27 10:12  浏览量：次

　　UPS厂家详解存能电气UPS电源的工作原理。UPS电源即不间断电源，通过主机逆变器等模块电路将直流电转换成市电的系统设备。UPS电源可分为：在线式UPS电源、后备式UPS电源、在线交互UPS电源。各企业配置的UPS供电系统设备型号及系统容量有所不同，但其原理和主要功能基本相同。

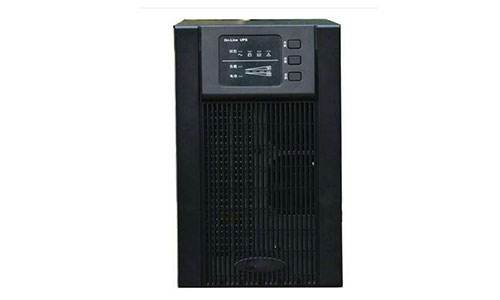

　　UPS厂家详解存能电气UPS电源的工作原理

　　UPS一般由整流器、蓄电池、逆变器、静态开关和控制系统组成。通常采用的是在线式UPS。它首先将市电输入的交流电源变成稳压直流电源，供给蓄电池和逆变器，再经逆变器重新被变成稳定的、纯洁的、高质量的交流电源。

　　在线式UPS电源的工作原理

　　①在线式UPS电源当市电正常时，市电经整流器将交流电转变为直流电给电池充电，同时输出到逆变器将直流电转化为正弦交流电，经转换开关输出到负载。

　　②当市电输入不正常时，由电池经逆变器输出到负载。

　　③当逆变器发生故障或输出功率不足(由于过载、过热等原因)时，转换开关将自动切换至静态旁路由市电继续供电。若旁通是由于过载引起的，UPS将在负载低于100%时，跳回逆变器正常输出。若旁通是由于过热引起的，UPS电源将在温度低于报警点时跳回正常输出。

　　后备式UPS电源的工作原理

　　①市电正常时则市电经稳压后直接输出负载，同时经整流器将交流电转化为直流电给电池充电，此时逆变器不工作。

　　②当市电故障时，由电池提供电力，经逆变器输出负载。此切换时间约4-10ms之间。

　　在线交互UPS电源的工作原理

　　①市电正常时，市电经稳压后，由转换开关输出负载，同时经整流器将交流电转化为直流电给电池充电，此时逆变器已经激活，但未输出。

　　②在线交互UPS电源当市电故障，由电池提供电力，经逆变器输出负载。

　　UPS电源是保障供电稳定和连续性的重要设备，因其主要机智能化程度高，储能器材采用免维护蓄电池，使得在运行中往往忽略了对该系统的维护与检修。UPS电源工作原理如下：

　　(1)AC-DC变换：将电网来的交流电经自耦变压器降压、全波整流、滤波变为直流电压，供给逆变电路。AC-DC输入有软启动电路，可避免开机时对电网的冲击。

　　(2)DC-AC逆变电路：采用大功率IGBT模块全桥逆变电路，具有很大的功率富余量，在输出动态范围内输出阻抗特别小，具有快速响应特性。由于采用高频调制限流技术，及快速短路保护技术，使逆变器无论是供电电压瞬变还是负载冲击或短路，均可安全可靠地工作。

　　(3)控制驱动：控制驱动是完成整机功能控制的核心，它除了提供检测、保护、同步以及各种开关和显示驱动信号外，还完成SPWM正弦脉宽调制的控制，由于采用静态和动态双重电压反馈。极大地改善了逆变器的动态特性和稳定性。

　　UPS电源的分类

　　按工作原理分为：离线式、在线式。

　　按供电方式分为：单相输入单相输出、三相输入单相输出、三相输入三相输出。

　　按功率分为：10kva一下的小型机、10kva-100kva的中型机、100kva以上的大型机。

　　按输出波形分为：方波、梯形波、正弦波。

　　以上就是存能电气UPS电源厂家的工作原理，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。
