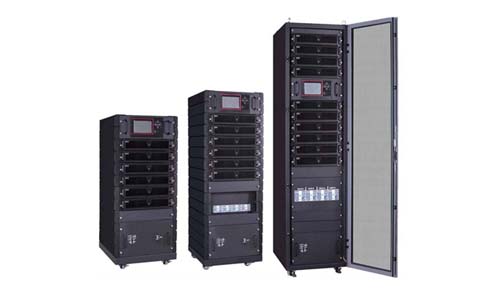

模块化UPS电源的应用及分类,你知道哪些

来源：存能电气  日期：2019-06-04 09:06  浏览量：次

　　模块化UPS电源的应用及分类，你知道哪些?随着现代信息化技术的迅猛发展，更多大型IDC机房的涌现，云技术的大量应用，计算机类设备对模块化UPS电源供电质量均提出了更高的要求。模块化UPS与传统单机相比，从系统的可靠性、维护性、扩展性、性能参数指标、体积重量、成本等方面，都具有很大的优势，且节能降耗效果显著。

　　模块化UPS电源的分类

　　1、功率模块化UPS。模块化UPS电源由机架加功率模块组成。其中功率模块包括传统UPS的整流、滤波、充电、逆变器等部分。但静态旁通与系统的部分监控和显示共用一个机架的，各功率模块独立控制并联运行。机柜上部的显示控制模块仅作为用户开关UPS主机和进行网络化监控平台。

　　2、完全模块化UPS。由机架加单体模块构成，每个单体模块内都装有整个UPS电源与控制电路，包括整流器、逆变器、静态旁路开关及附属的控制电路、CPU主控板。每个UPS模块都有独立的管理显示屏。

　　相对目前行业发展而言，中大功率模块化UPS电源一般采用第一种类型，小功率模块化UPS一般采用第二种类型，而且两种类型UPS的共同特点是功率变换部分是独立控制的，而且能实现N+X并联，从而保证模块化UPS的可靠性。

　　模块化UPS电源的应用

　　模块化UPS电源应用领域是很广泛的，在数据处理中心、IT设备机房、电信、金融、证券、交通、税务、医疗系统等都可以见到模块化UPS的身影。模块化UPS电源在数据中心的应用如下：

　　在对数据中心进行创建时，非常重要的组成部分就是不间断电源，它是提供关键的电源保护，并且在市电中断的情况下，可以提供更加可靠的备份电源，进而可以确保计算机网络系统等设备正常运行，防止数据丢失。而服务器在日常的运行过程中，就会产生相应的热量，需要持续冷却进行降温，才能确保电源正常运行。

　　在数据中心快速发展时期，安装部署的很多UPS电源，都推出了现代化模块化UPS，进而在数据中心得到更换。此类型的UPS电源，可以提供更加高的效率，简单的扩展性、智能控制以及系统的互连性。

　　模块化UPS电源的性能特点

　　1、模块结构。可根据用户的需求进行随意添加。

　　2、模块化UPS电源采用N+X冗余技术，提供冗余升级系统，可以根据用户要求随时进行升级；解决各种因为外部原因带来的问题，性能更加可靠。

　　3、模块化UPS拥有绿色能源，其输入THDI≤5%,且输入/输出电流能够平衡分配，保证设备的正常运行。

　　4、采用连续电流模式(CCM)运行，能够有效减少电网干扰（RFI/EMI）。

　　5、模块化UPS拥有比较小的体积，方便后期技术人员进行维护。

　　6、模块化UPS电源采用系统控制器能够及时进行通信及诊断，特有的系统性能分析器为其运行保驾护航。

　　7、采用5.7英寸触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。

　　8、独立的智能充电模块，自动对电池组进行三阶段智能充电管理。同时，充电模块还具备电池反接保护、电池过充保护、输出短路保护、电池未接提示以及充电电压温度补偿等功能。

　　9、高功率密度模块化设计，单模块容量有20KVA/25KVA/30KVA，所有模块高度均为3U模块可以在线加入、在线拔出，实现零检修时间。

　　模块化UPS电源采用了抽屉式、高智能多制式模块化设计，在线热插拔技术，实现在线更换、在线维护，降低了维护难度，实行零停机工作。采用N+X并联冗余无线技术，各模块机架可完全分离，便于用户以后的扩容或减容，使用非常方便。逆变结构中优先运用了“多电平逆变”的概念，致使功率器件的损耗大大降低，输出电压高次谐波减少近一倍，从而缩小了体积，增大了功率密度。

　　与传统塔式UPS相比较，模块化UPS电源具有以下优势：

　　1)投资有效性：随需扩容，节省初期投资;

　　2)模块冗余高可靠性：避免出现重大断电事故;

　　3)易维护性：在线热插拔，维护简单快速，无须转旁路;

　　4)节能环保性：对电网污染小，高效率及模块休眠等技术减少能源浪费。

　　以上就是模块化UPS电源的应用及分类，相较于之前的UPS电源系统，模块化UPS电源并不是一个独立塔式设备，它是由几个较小的机架安装单元组成，彼此并联在一起，进而提供必要的电源。
