动力锂电池保护板功能和工作原理

来源：存能电气  日期：2019-06-06 13:36  浏览量：次

　　动力锂电池保护板功能和工作原理。近几年的动力锂电池的快速发展，都有相当大的突破，为了锂电池的安全与寿命，锂电池保护板也少不了，此刻保护板在锂电池器件也是一个重要器件之一。动力锂电池保护板，它是用来保护电池保护损坏与延伸电池的运用寿命。

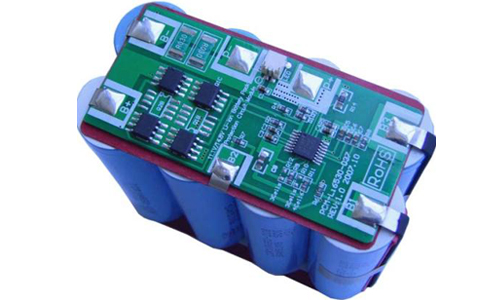

　　动力锂电池保护板

　　动力锂电池保护板是为了加强动力锂离子电池的安全性必配的设备。大多数情况下，锂电保护板应具备控制锂离子电池使用工作条件的功能，这些工作条件包括电压、电流、温度等。由于锂离子电池使用的特殊性，使得动力锂离子电池必须和保护板一起配套使用才能确保整个系统的安全可靠性。

　　动力锂电池保护板功能

　　⒈过充电压保护：防止充电电压高于锂电池使用电压上限造成电池失效，引起安全事故；

　　⒉过放电压保护：防止动力锂电池深度放电，避免缩短电池寿命或引起安全事故

　　⒊过流保护：限制通过保护板和电池的电流大小；

　　⒋短路保护：避免动力锂电池短路造成安全事故；

　　⒌温控开关：保护锂电池组和保护板温度过高造成安全隐患。

　　动力锂电池保护板工作原理

　　锂电池（可充型）之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

　　动力锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

　　动力锂电池保护板的作用是保护电池，防止过充电、过放电和大电流损坏电池，并且满电时做电池电压均衡。为了保护锂电池组寿命，建议任何时候电池充电电压都不要超过3.6v，就是锂电池保护板保护电压不高于3.6v，均衡电压建议3.4v-3.5v，电池放电保护电压一般2.5v以上就可以。

　　锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

　　动力锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。

　　以上就是动力锂电池保护板功能和工作原理的介绍，锂电池保护板广泛应用于手机、对讲机、便携式DVD、矿灯、电动玩具、MP3/4电动工具、数码相机摄像机、笔记本电脑、军用战术灯、测绘仪器电动自行车、电动滑板车、航模、机器人、吸尘器、各种野外勘探作业设备。
