交流UPS不间断电源在高速公路上的解决方案

来源：存能电气  日期：2019-06-17 15:48  浏览量：次

　　交流UPS不间断电源在高速公路上的解决方案。为了保障高速公路全程隧道、收费站、监控中心等、变电站、自配发电中心等要地用电的稳定性及服务的及时性，管理及维护采用UPS不间断电源等措施以确保高速机电系统的稳定工作。

　　交流UPS不间断电源方案背景：

　　目前，高速公路远离城区修建，其收费站、隧道所用电源就近取电，采用附近的农业或民用电。这种供电方式相对于高压专线供电方式来讲，一次性投资少，但由于九十年代之前，电网建设投入资金较少，电网特别是农村电网十分薄弱，农业或民用电不能保证正常供电，供电故障多及电压不稳，使供电质量难以保证

　　为保证在外部农业或民用电因故中断后，高速公路管理系统的重要设备能够正常工作，高速公路的供配电系统需采用UPS电源供电。一般采用柴油发电机组发电作为市电的备用电源，能够在停电后的10~15秒内自动运转柴油发电机组启动发电并经双电源开关自动切换，确保向重要负荷供电。一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设不间断电源UPS，并严禁将其它负荷接入不间断供电系统。

　　在这些高速公路的建设中，需要大量的配套装备。现代高等级道路要求实现自动化、信息化、智能化，其监控、管理、收费等系统，必需要求有可靠稳定，高质量的电力保障。

　　为保障高等级公路通信、监控、收费系统中的应用,以确保系统数据通讯、图像监控、计费网络的稳定工作。高速公路隧道机房内的监控设备、隧道内车道指示标志、交通信号灯、摄像机、CO/VI检测器、光强检测器、火灾报警设备、本地控制器和传输设备均采用UPS供电。

　　交流UPS不间断电源在高速公路上的解决方案：

　　在高速公路交通各机电系统中，其主电源需采用交流不间断电源UPS装置来保证正常运行的功能系统有：高速公路供配电系统给沿路各收费系统、通信系统、隧道通风照明、运行监控提供可靠的电力保障，这些负荷从不同角度保证整个高速公路的安全可靠运行和运营单位的正常经营。

　　可以不夸张地讲：电力系统的正常运行是高速公路机电系统甚至整个高速公路正常运行的基本保障。其中收费站：采用UPS不间断电源的持续供电确保收费站的正常工作是保证道路通畅的重要环节。存能电气提出稳压器+UPS1+1并联供电解决方案，具体内容如下：

　　1、收费系统、通讯系统、监控系统为一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设UPS电源保证供电的可靠性。

　　2、两路输入电源采用一路市电和就地柴油发电机，两路电源同时接入“互投柜”实现了先断后合自动切换功能。

　　3、市电输入端加装B级防雷，双电源输出端加装C级防雷保护。

　　4、输入配电柜、输出配电柜可根据实际需求合并成为一体柜。

　　5、UPS不间断电源采用1+1并机冗余方案。

　　6、UPS具备动态数据远程监控功能，对于突发事故，UPS必需能够远程紧急关闭。

　　7、UPS电源具备电池组智能管理功能，具备漏液检测能力。

　　8、后备电池组投资最优化，并同时提高机房的空间的利用率。

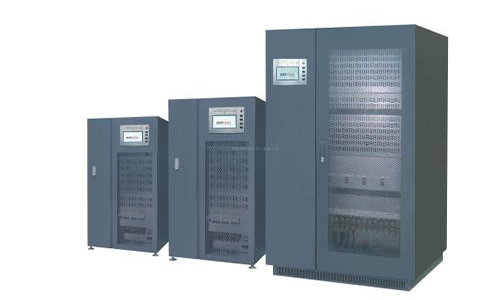

　　高速公路交流UPS不间断电源采用双变换在线式结构设计，输入端可做双回路供电；采用先进的IGBT高频正弦波脉宽调制设计，使UPS供电质量好、效率高、热损耗小、噪音低、体积小及寿命长；采用模组化设计，大幅度降低平均修护时间（MTTR），使维护工作更简便，借由微处理器的数字化设计，简化复杂的模拟线路及大量减少零件数目，使系统更为安全可靠。整机还对散热结构做了优化，采用智能风扇控制技术，降低UPS噪音，缩小UPS安装空间需求。

　　交流UPS不间断电源被大量地应用到高速机电系统中,UPS电源管理的引入确保了系统可靠、稳定、安全的运行。高速公路机电系统大多具有沿线分布的特点，包含的设备种类繁多，如计监控、计算机和通信等设备，由于较为空旷、偏远的区域是高速公路的常设点，故普遍采用UPS实现其机电系统能够稳定供电，以便减少因电压不稳或系统断电引发的危害和损失。
