UPS不间断电源在前端机房有线电视的应用

来源：存能电气  日期：2019-06-25 10:05  浏览量：次

　　UPS不间断电源在前端机房有线电视的应用。电视是获取信息以及节目的直接途径，有线电视台前端机房采用UPS电源是降低台外停播率，保证安全播出最有效的办法。有线电视网络相关设备需要持续电源供电，而UPS不间断电源为防止电源供电中断提供了强有力的支撑。

　　有线电视UPS不间断电源需求背景

　　前端机房是有线电视系统的心脏，是各路电视信号的处理、分配传输的集散地。我台前端机房现向网络用户传送广播电视节目31套，24小时不间断播出，并由机房供电器向东西南北四条主干线的部分放大器供给60V的工作电源，机房供电质量的优劣直接影响着系统的安全运行和对用户的服务质量，前端机房要有稳定而UPS不间断的电源才能保证安全优质播出。所以保证前端机房的供电不间断是十分重要的。

　　另外，供电部门的停电维修经常安排在双休日期间进行，而此时用户收视率较高，每当前端停电，用户的投诉电话便接超而至，意见纷纷，影响了广大用户双休日看电视的好心情，更影响了用户视听维护费的收取。使前端台外停播率升高。针对这种情况，我台决定投入一定的经费，购置UPS不间断电源用于前端播出机房，保证优质、安全、不间断播出。

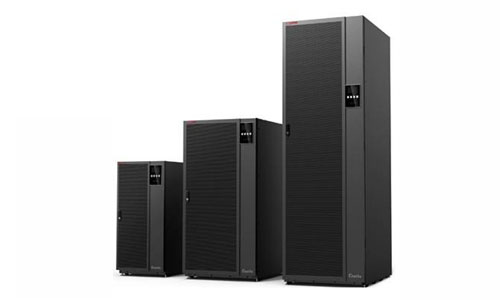

　　UPS不间断电源在前端机房有线电视的应用

　　选用UPS电源的容量估算；前端播出机房两套自办节目播出系统和29个频道节目的接收传送设备以及四条干线供电器接人UPS电源。耗电较多的监视屏幕墙、空调设备、照明等不接人UPS电源。这样UPS电源的负载功率为2.5kw。考虑到前端播出节目的增容，设备的增加，再留有一定的安全金量，采用容量为5kw的UPS不间断电源比较合适。

　　UPS电池组的配置：5kwUPS主机的电池接口为48V电压，用4块100Ah／12V的进口免维护电池串联一组为48V，采用4组48V电池并联后，通过UPs向2.5kw负载可连续供电达7个半小时，在额定负载5kw时可连续供电4小时，这样完全可以保障前端机房和干线安全、优质、不间断播出。

　　选用的UPS不间断电源基本特点

　　①接入工作后，可向用电负载提供无噪声无干扰稳定可靠的交流电。

　　②通常UPS处于在线工作状态，从主电源获取电能作为负载输入，并且将电力线路的浪涌和电子干扰与负载隔离开。

　　③在线状态下，UPS通过补偿主电源的电压波动来保证负载输入电压的平稳。利用变压器抽头跳变提供电压调整，以获得最高的工作效率。

　　④在抽头跳变的过程中，负载暂时切换为电池供电，以保证负载供电的连续性。

　　⑤当线上电压异常或断电时，UPS会转由电池供电，输出纯正弦波的交流电压。并且在额定负载范围内任何时候都是不间断的。

　　⑥当线上电压回到正常状态时，UPS会自动切换到主电源供电状态。

　　UPS不间断电源运行状态良好，经十余次供电线路停电，其中两次4小时的连续停电，前端和干线工作正常，确保了安全、优质不间断措出。由于UPS电源本身工作在电力线路与负载隔离状态，所以又消除了由电视台机房向有线台机房传送视音频信号一直存在“滚黑道”低频干扰的问题。

　　野外有线电视UPS不间断电源的应用

　　有线网络中不少有源设备地处野外，电网电压的波动及日夜温差较大，易使供电器、光接收机、放大器等设备损坏，从而造成网络中断及设备维修费用的增加。据统计，造成CATV设备损坏的原因中有45%0左右归罪于电源故障的发生。因此，为这些设备提供高质量、UPS不间断的电源尤为重要。

　　近年来野外UPS不间断电源逐步得到了广泛的应用。这种被称为有线电视不间断电源的最大特点是耐高温、潮湿、寒冷、风沙等各种不同的恶劣环境，因此UPS成为保证信号不中断的必要设施。与传统UPS最大的区别就在于选用了胶体电池作为后备能源，无需作定期充放电维护。

　　因此UPS不间断电源系统越来越多地应用到CATV前端机房、千线供电系统等地方。UPS电源有线电视系统应用保证其工作稳定。
