模块化UPS是什么?模块化UPS电源随需扩展

来源：存能电气  日期：2019-07-12 15:58  浏览量：次

　　模块化UPS是什么？模块化UPS电源随需扩展。模块化UPS前期只要把用于扩容的机架配置好，就可以做到在线扩容，方便快捷。当市电中断时，模块化UPS立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

　　模块化UPS是什么？

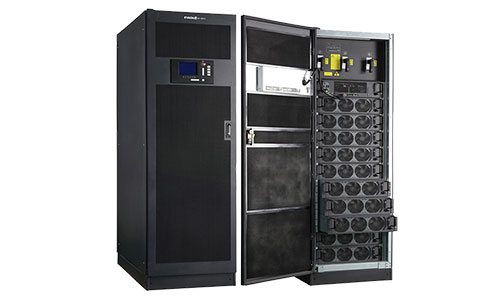

　　模块化UPS电源是由机架、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。模块化UPS电源采用了抽屉式、高智能多制式模块化设计，在线热插拔技术，实现在线更换、在线维护，降低了维护难度，实行零停机工作。

　　采用N+X并联冗余无线技术，各模块机架可完全分离，便于用户以后的扩容或减容，使用非常方便。逆变结构中优先运用了“多电平逆变”的概念，致使功率器件的损耗大大降低，输出电压高次谐波减少近一倍，从而缩小了体积，增大了功率密度。

　　从设计原理方面来讲，模块本身就是一台UPS电源，包括整流器、静态旁路开关及附属的控制电路等。模块化UPS最大的优点是能够提高系统的可靠性和可用性，一个模块出现故障并不会影响其他模块的正常工作，其可热插拔性能够大大缩短系统的安装和修复时间。

　　模块化UPS电源随需扩展的介绍

　　模块化UPS电源结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

　　模块化UPS电源体积比较小，容电量可观，它的功率在千瓦甚至万瓦的数量级上，能够为基本的电器提供稳定电源。用户在预计UPS容量时，时常会出现低估或高预计等情况，模块化UPS电源有效的解决以上问题，帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。当用户负载需要增加时，只需根据规划阶段性的增加功率模块。

　　模块化UPS采用模块化结构，可以方便地安装和扩容，在信息机房供电系统建设初期，会对UPS的容量需求产生错误的、过低或过高的估计，模块化UPS通过可扩容的模块结构可以有效解决这一问题。在模块化UPS系统中，用户只需要购买相应的功率模块，即可实现“N+X”的故障冗余，因此相对于传统UPS的“N+1”模式，容错率大大提高。

　　模块化UPS的优势

　　1.投资有效性：随需扩容，节省初期投资；

　　2.模块冗余高可靠性：避免出现重大断电事故；

　　3.易维护性：在线热插拔，维护简单快速，无须转旁路；

　　4.节能环保性：对电网污染小，高效率及模块休眠等技术减少能源浪费。

　　模块化UPS电源的特点

　　极致可用性

　　●冗余架构，发挥先进容错设计的功效，确保设备持续运作。

　　●即使主要模块发生故障，电源和控制模块也能自行同步维持在线工作，防止单点故障所造成的运营中断。

　　●关键模块和零件可热插拔，确保平均修复时间趋近于零，避免营运中断风险。

　　高扩充性

　　●可从25kW扩充到200kW，并支持藉单一机柜的N+X备份架构，减少设备所需空间。

　　●可平行扩充达四台DPH系列并机，无须额外的硬件。

　　●变量配置保持可扩充的弹性，可达到层级4的标准。

　　卓越整机效能和优异效率

　　●全额定功率提高电源可用性。

　　●AC-AC运作效率优异，在30%和50%的负载情况下，AC-AC整体效率分别为95%和96%，可以大幅节省能源成本。

　　●低谐波污染，可减少上游投资成本，并满足高功率需求。

　　维修简单便捷

　　●建有手动旁路开关，可以避免维修造成运营中断。

　　●系统会主动进行检测，能及早发现电扇故障和开关故障等UPS系统问题。

　　●具备即插即用特性，大大简化维修程序。

　　模块化UPS具有超强的并联功能，是高端UPS技术的领先代表，其平均无故障时间是传统UPS的1.5倍，平均无重大故障值是传统UPS的3倍，平均修复时间是传统UPS的10倍之多。其极高的可用性凸显模块化UPS系统本身和用户设施负载受保护时间成倍提升。
