模块化UPS特征：UPS冗余并机系统体系结构

来源：存能电气  日期：2019-07-16 09:20  浏览量：次

　　模块化UPS特征：UPS冗余并机系统体系结构。模块化UPS电源产品实际上是单机UPS冗余并机系统的集成化，物理外观设计成机架式安装模式，同时采用UPS冗余并机技术，将机柜内安装的多个机架式的小功率UPS并联起来，形成了早期的模块化UPS。模块化UPS都采用了共用电池组，同时可以很容易地实现备用时间的扩充和故障快速拔插修复的功能。

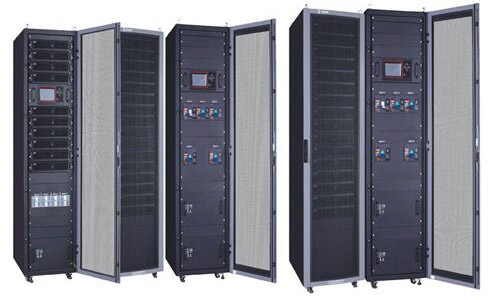

　　模块化UPS特征：UPS冗余并机系统体系结构

　　模块化UPS的8个基本元素：物理框架、机架式UPS、UPS功率模块、冗余控制模块、共用电池组（电池模块）、共用静态旁路、配电背板、一体化配电系统。具有“冗余容错功能”和“热插拔修复技术”是模块化UPS的两个最根本的特征。因此模块化UPS就是UPS冗余并机系统体系结构的集成化和模块化过程，模块化程度的髙低直接反映了模块化UPS的性能和先进性。

　　所谓模块化过程，就是把UPS冗余并机系统的各个组成部分按照“模块化特征”要求进行重新组合、集成，并在物理结构上做到可拔插安装修复。根据模块化UPS电源特征的要求，在UPS冗余并机系统的模块化过程中，应掌握两个原则：

　　(1)应将系统中的重要环节和故障率相对高的环节在物理结构上组成独立的模块，以达到通过冗余配置提高可靠性和可快速插拔修复的目的。

　　(2)组成的模块应是“具有定义明确的独立功能和可独立运行的单元'在结构上可进行重组，使其可“整体安装、拆卸、更换、移动'并尽可能把相同的单元做“冗余并机”配置。

　　UPS冗余并机系统向模块化转变经历了一个由简单到复杂的演变过程，这个过程实际上是模块化程度不断提高的过程。随着模块化UPS技术的逐渐成熟和模块化程度的不断提高，模块化UPS的性能也不断提高和完善。

　　综观当前各个厂家和型号的模块化UPS产品的实际情况，根据模块化程度和体系结构的差别分类大致有6种类型，应该说这些结构形式的模块化UPS都符合模块化特征，因此，这些产品都是模块化UPS。

　　所有模块化UPS都有一个完整的物理框架，用做整个系统的物理支撑，冗余并机系统不再是分离的UPS和输入/输出设备的现场组装搭建，而是组成一个完整的物理结构。该物理框架包含的功能部件有：

　　(1)并机系统的物理支撑；

　　(2)并机系统的输入/输出接线端子；

　　(3)并机系统的输人/输出母线排；

　　(4)各种模块拔插装配件；

　　(5)并机系统的工作状态显示和操作面板。

　　“N+X”冗余式模块化UPS介绍

　　UPS的基本作用就是为负载提供高质量、不间断的电力输出,但其本身没有容错能力,一旦出现问题就会造成很大影响,UPS可靠性提高最重要的手段之一就是做冗余备份。传统的塔式UPS冗余度需要做到100%,即"1+1"并联模式,100%的冗余意味着多花一倍的钱,多占用一倍的空间,耗电量等运维费用都增加不少。

　　模块化UPS可以实现“N+X”并联冗余，“N＋1”多机并联使系统的冗余度降到了100％以下，并很容易构成容错性超过一次的“N＋X”并联冗余系统。采用N+X并联冗余技术模块化UPS电源各模块与机柜间采用“热插拔”技术,所有模块可以在线热插拔,实现“零”检修时间。

　　模块内部具备完整的UPS功能，集整流、逆变和控制于一体，不需要外接同步控制信号或其他它控制手段，模块即可正常工作，减少了系统运行和控制所存在的单点瓶颈，提高整机的可靠性。

　　以上就是模块化UPS的介绍，模块化UPS系统采用N+X模块化冗余并机技术，消除系统中的单点故障瓶颈，是目前UPS系统提高可靠性的主要方式；同时客户可选择超过一至两个以上模块冗余，冗余设计全面保障负载运行。
