在线式UPS不间断电源的工作原理和应用场合

来源：存能电气  日期：2019-08-13 15:18  浏览量：次

　　在线式UPS不间断电源的工作原理和应用场合。如今大家都比较重视在线式UPS不间断电源产品，越来越认识到它在日常生活当中的重要，但是大家又能清楚它的工作原理吗？以下是在线式UPS电源工作原理和应用场合的介绍，希望能够让大家越来越了解UPS电源，有了对产品深度的了解，会对大家日常中的使用更大的帮助。

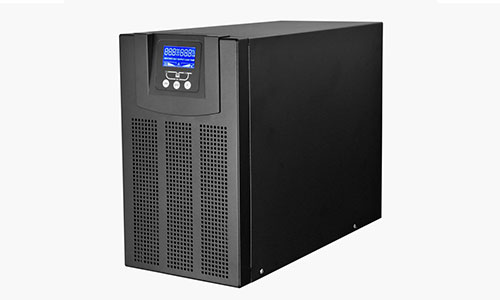

　　在线式UPS不间断电源的工作原理

　　在线式UPS不间断电源一直使其逆变器处于工作状态，它首先通过电路将外部交流电转变为直流电，再通过高质量的逆变器将直流电转换为高质量的正弦波交流电输出给计算机。在线式UPS在供电状况下的主要功能是稳压及防止电波干扰；在停电时则使用备用直流电源(蓄电池组)给逆变器供电。

　　在线式UPS不间断电源的运作模式为市电和用电设备是隔离的，市电不会直接供电给用电设备，而是到了UPS就被转换成直流电，再兵分两路，一路为电池充电，另一路则转回交流电，供电给用电设备，市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充电，UPS不间断电源在用电的整个过程是全程介入的。其优点是输出的波型和市电一样是正弦波，而且纯净无杂讯，不受市电不稳定的影响，可供电给电感型负载，例如电风扇，只要在UPS不间断电源输出功率足够的前题下，可以供电给任何使用市电的设备。

　　在线式UPS不论是由市电还是由蓄电池供电，其输出功率总是由逆变器提供。市电中断或送电时，无任何转换时间。平时，市电经整流器变成直流，然后再由逆变器将直流转换成纯净的正弦电压供给负载。另一路，市电经整流后对蓄电池进行充电。

　　一旦市电中断时，转为蓄电池供电，经逆变器把直流转变为正弦交流供给负载。如果静态开关的转换是由于逆变器故障引起，UPS会发出报警信号；如果是由于过载引起，当过载消失后，静态开关重新切换回到逆变器输出端。

　　UPS不间断电源组成

　　从构造上来说，UPS电源主要可以由蓄电池、逆变器、整流器和静态开关等主要的几个部分组成。

　　1)蓄电池：主要是作为UPS电源储存电能的装置，它有若干个电池串联而成，它容量的大小决定了可应急用电时间的长短。它最主要的功能就是可以将电能转化为化学能储存在电池内部，当需要电源故障，又能将电池中的化学能逆变成电能提供给我们的用电设备。

　　2)逆变器：通俗来说逆变器就是将直流电转化为交流电的一种装置，它由滤波电路、控制逻辑和逆变桥三部分组成。

　　3)整流器：整流器和逆变器相反，是一个将交流电转化为直流电的装置，它主要有两个作用，一是将交流电转化为直流电经过滤波处理后提供给负载设备或是逆变器，还有一个作用就是为蓄电池起到一个充电电压的作用，好比是一台充电器。

　　4)静态开关：又称静止开关，属于无触点开关的一种，由两个可控硅方向并联而成，并由逻辑控制器控制它的闭合和断开。分为并机型和转换型两种，并机型开关主要用于并联逆变器和市电电源，或是多台逆变器。而转换器开关主要是用于两路电源的供电，实现从一路到另一路的自动切换。

　　在线式UPS不间断电源的应用场合

　　在线式UPS按照设计电路工作频率分为工频机和高频机两种。

　　工频机通常电路采用全桥整流、全桥逆变方式。开关管工作频率在5KHZ左右。必需内置输出隔离变压器才能工作。机器内部电力器件(如变压器等)都较大，一般在带载较大运行时存在较小噪声，但该机型在恶劣的电网环境条件中耐抗性能较强，可靠性及稳定性更突出一点。在某些要求UPS有隔离装置的场合，如工业、金融、交通等应用，工频机是较好的选择。

　　高频机通常采用正负半波整流、半桥逆变方式。开关管工作在20KHZ左右。可以省去输出隔离变压器。以微处理器作为处理控制中心，以软件程序的方式来控制UPS的运行。因此，体积小、重量轻、效率高、成本低、噪音低，节能占优。适用于电网比较稳定及灰尘较少、温/湿度合适的环境，如办公场所。

　　目前市场上大部分中小型在线式UPS不间断电源以使用免维护密封铅酸蓄电池居多，蓄电池占据在线式UPS不间断电源总成本1/4还多，而且UPS不间断电源故障中，大部分故障都因为蓄电池的问题。
