UPS电源中滤波器和整流器的作用

来源：存能电气  日期：2019-08-15 09:39  浏览量：次

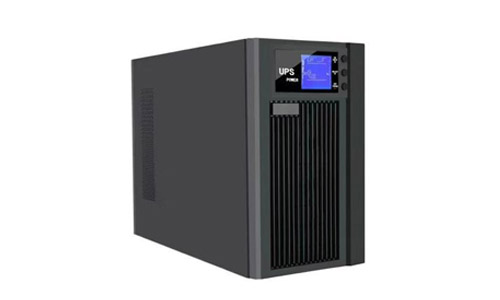

　　UPS电源中滤波器和整流器的作用。UPS是稳压稳频输出的电源维护设备。由整流器、蓄电池、逆变器和静态开关等几部分组成。UPS电源专用滤波器解决UPS电源谐波问题，滤除UPS电源产生的谐波,谐波电流畸变率降到5%~10%以下。

　　UPS电源中滤波器的作用

　　目前,大多数UPS电源厂家基本上是采用无源滤波器和有源滤波器。在UPS输入端安装无源滤波器和有源滤波器主要是为了防止干扰、抑制输入电流谐波分量。常用的无源滤波器一般是由R、L、C组成的选频性网络,它能够有选择地衰减输入信号中不需要的频率分量,有效地起到滤波作用,对电网同时也起到滤波作用。

　　这种滤波器制造简单、经济实惠,被厂家广泛应用于大功率UPS电源中,抑制电流谐波分量在5%～6%这样一个范围,对电网来说或多或少有点影响,如果接有精密仪器,就可能测量出工作不稳定,出现干扰、读数不准等现象。

　　如果用户要求很高,要求电流谐波分量在3%以内,这种无源滤波器不能满足用户要求,还需要采取更有效的措施来限制它。有些品牌UPS做得比较灵活,根据需要采用无源或有源滤波器。当然有源滤波器滤波比无源滤波器滤波效果要好得多,它能够把电流谐波分量限制在3%以内。这样对电网来说基本上没有什么影响,这种滤波器效果好但价格昂贵。

　　UPS电源专用滤波器可以增加设备使用寿命，减少配电电流可以有效降低输配电设备的工作温升,减少老化现象,保证材料的性能,延长设备寿命。提高UPS节能现象,不仅提高功率因数,减少视在电流,又可以明显降低高次谐波畸变,减少高次谐波损耗。

　　UPS电源专用滤波器对于上游的谐波电流呈现高阻，从而不会吸收上游的谐波电流，没有过载的风险；在任何情况下不会与系统发生谐振；发出的容性无功功率小于额定功率的20%，保证在负载较轻时，不会发生无功功率过补现象；输出端电压保持在输入电压的±5%；性能稳定、可靠性高；现场安装后不需要任何调试，确保总谐波电流畸变率THID<10%，因此，在一定年限（一般为3年）内不需要维护。

　　UPS电源中整流器的作用

　　UPS输入功率因数低的主要原因在于输入部分的电路结构和工作方式。现代的整流充电器分降压型和升压型两种，降压型主要用于UPS电池组电压低于输入交流峰值电压一定值的情况，而升压型主要用于UPS电池组电压高于输入交流峰值电压的情况。

　　对大功率UPS电源，尤其整流装置为三相全控桥6脉整流器的UPS电源，其整流装置产生的谐波占所有谐波的近25-33%，谐波能造成配电线缆、变压器发热，降低通话质量，空气开关误动作，发电机喘振等不良后果，对电网的危害很大。

　　在一般小功率UPS电源中，为了简化电路的复杂程度而采用了二极管整流器，但二极管整流器无稳压功能，为了滤波电容和逆变器的安全，有的采用了BUCK型高频降压整流器。

　　以上就是UPS电源中滤波器和整流器的作用，针对上述可能的问题，在了解UPS电源的工作原理的基础上，开发的UPS电源专用滤波器，较好的解决了上述问题。只需要知道负载的额定工作电压和功率，不需要知道谐波电流的数值及系统的参数，就可以选出自己所需要的UPS专用滤波器。
