UPS厂家解析后备式准方波输出UPS电源的特点

来源：存能电气  日期：2019-10-09 10:41  浏览量：次

　　UPS厂家解析后备式准方波输出UPS电源的特点。对于后备式方波输出UPS电源而言，当市电供电正常时，它向用户所提供的电源为对市电电压稍加稳压处理过的“低质量”的正弦波电源。当市电供电不正常时，它向用户所提供的是有效值为220伏的稳压方波电源。本文存能电气UPS厂家就来解析后备式准方波输出UPS电源的特点。

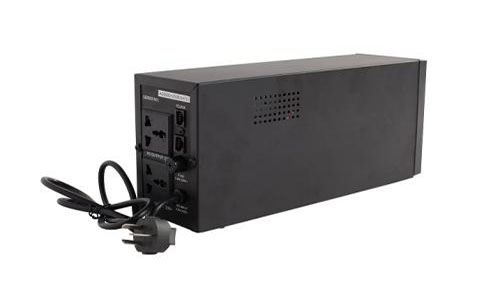

　　UPS厂家解析后备式准方波输出UPS电源的特点

　　(1)后备式准方波输出UPS电源线路设计中采用了抗干扰式分级调压稳压技术，因而在市电电压180一250V之间变化时，它仍能向微型计算机提供抗电网干扰的稳压电源。一般它的电压稳定度为(220士11)V。

　　(2)后备式准方波输出UPS电源的逆变器输出的准方波脉冲宽度和幅值是负载电流的函数。UPS的负载越重，准方波脉冲的宽度越宽，脉冲的幅值越小，当UPS空载时，准方波的宽度是最窄(约为980)的。准方波的幅值最大为311V左右。

　　(3)后备式准方波输出UPS电源在线路设计中，没有采取任何与50Hz市电同步的技术，因此，在进行市电供电向逆变器供电的转换过程中，有可能出现瞬时的交流电短路问题，有时可能使负载在转换瞬间承受到接近于电源电压Z倍的电压冲击。另外，由于是准方波输出，在它的正、负准方波电压脉冲之间有可能出现近5ms的零电压时间。

　　(4)后备式准方波输出UPS电源不管是处于市电供电还是逆变器供电状态，它的50Hz市电和脉宽调制准方波脉冲的工作频率都是50HZ，所以这种UPS电源的噪声较小。

　　(5)后备式准方波输出UPS在市电供电和逆变器供电时都采用同一电源变压器，所以它的交流输出火线与零线的位置是固定的，它们的相互关系，用户是不能改变的。因此，用户在连接这种LIPS输人线的火线和零线时，必须遵守厂家的有关规定。

　　(6)后备式准方波出UPS的产品说明书，没有给出输出电压瞬变特性这一技术，产品说明书中明确指出:它的负载只能连接微型计算机及其外设，不能同其他性质的负载相连，否则，轻则产品的技术性能得不到保证，重则有可能损坏UPS本身。

　　(7)后备式准方波输出UPS电源不能进行频繁的关闭和启动操作。一般要求在关闭UPS后，至少要等待6。左右后才能再开启UPS，否则，UPS可能处于“启动失败”的状态。即UPS处于既无市电输出又无逆变器输出的不正常状态。

　　后备式UPS的工作原理为:当电网供电正常时，一路市电通过整流器对蓄电池进行充电，而另一路市电通过自动稳压器初步稳压、吸收部分电网干扰后，再由旁路转换开关直接给负载供电。后备式UPS是静止式UPS的最初形式，因为应用得早，用得广泛，因而技术和产品都是很成熟的。

　　后备式方波输出UPS的单机输出功率为0.25~lkVA。该机型与后备式正弦波输出UPS的不同之处在于:当市电电压低于180V或高于250V时向负载提供的是具有稳压特性的50Hz方波电源。后备式方波输出UPS适宜接电阻性负载，如果接感性负载的话，会损坏UPS的逆变器或对负载造成损坏。

　　以上就是后备式准方波输出UPS电源的特点，输出电压波形积失真度由于用途不同，输出电压不一定是正弦波，也可以是方波或梯形波。后备式UPS输出波形一般为方波，在线式UPS的输出波形一般为正弦波。
