　　锂电池厂商浅谈锂电池保护IC，锂电池保护板的IC方案。众所周知，新能源行业中锂电池为目前最理想的储能介质，能量密度大，相对安全，但是其不足就是电压平台低，不能满足大部分高电压用电设备，所以我们必须增加一个电路板来控制锂电池的安全使用，保持锂电池的最佳状态。下面锂电池厂商就带你一起了解锂电池保护IC和锂电池保护板的IC方案。

　　锂电池保护IC

　　锂电池保护IC是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。它具有非常小的SOT23-6的封装并且只需要一个外部元器件，这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。它具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。

　　锂电池保护IC性能的要求

　　①过度充电保护的高精度化

　　当锂电池有过度充电状态时，为防止因温度上升所导致的内压上升，须截止充电状态。保护IC将检测电池电压，当检测到过度充电时，则过度充电检测的功率MOSFET使之关断而截止充电。

　　②降低保护IC的耗电

　　保护IC必须检测电池电压，一旦达到过度放电检测电压以下，就得使放电一方的功率MOSFET关断而截止放电。但此时电池本身仍有自然放电及保护IC的消耗电流存在，因此需要使保护IC消耗的电流降到最低程度。

　　③耐高电压

　　电池包与充电器连接时瞬间会有高压产生，因此保护IC应满足耐高压的要求。

　　④零伏可充电

　　有些电池在存放的过程中可能因为放太久或不正常的原因导致电压低到0V，故保护IC需要在0V时也可以实现充电。

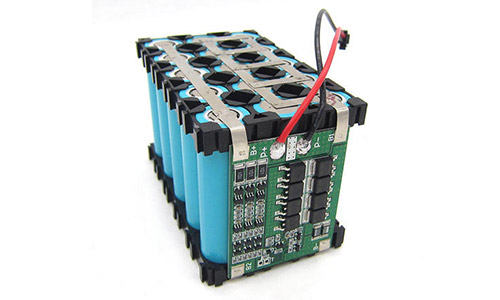

　　锂电池保护板的IC方案

　　硬件方案：采用硬件IC来控制充电，放电，保持电芯工作在安全的区间，类似手机保护板，高于4.25V低于2.8V就关掉输出，保证电芯安全。

　　软件方案：通过编写程序，靠软件监测电压，电流参数来实现电芯的充电，放电，监测电池组的方式，来保证锂电池安全工作，主要靠MCU单片机来实现。

　　锂电池保护板的作用就是避免短路等一系列的意外情况，所以保护板的参数要求也是极其精密的。虽然目前市场上有很多锂电池保护板测试仪，但价格昂贵，并且测试参数固定，不能满足实际测试的需要。因此，在一些对锂电池保护IC参数要求很全面或条件比较受限制的场合。
