UPS电源厂家详解大功率UPS电源主要元器件有哪些

来源：存能电气  日期：2019-11-13 09:50  浏览量：次

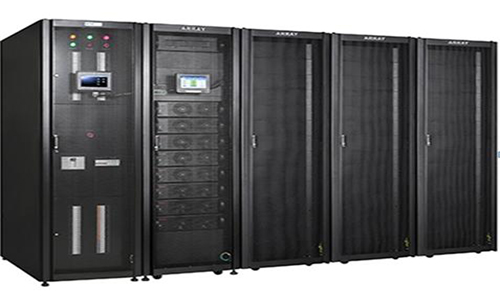

　　UPS电源厂家详解大功率UPS电源主要元器件有哪些?大功率UPS电源是作战指挥、计算机网络、现代通信等设备正常运行的重要保障。如果发现某个元器件有变质、功率下降等重大嫌疑,又拿不准情况下,必须立即更换。

　　UPS电源厂家详解大功率UPS电源主要元器件有哪些?

　　大功率UPS电源主要有主控芯片、逆变模块IGBT、整流模块、静态开关、继电器、主控板、逆变隔离变压器、断路器、吸收电容、滤波电容、霍尔传感器、蓄电池等组成，其中逆变模块、整流模块、静态开关、蓄电池是重要组成部分。

　　大功率UPS不间断电源系统的重要功率器件IGBT广泛应用于不间断电源系统UPS的设计中。这种使用IGBT的在线式UPS电源具有效率高，抗冲击能力强、可靠性高的显著优点。中大功率UPS不间断电源采用了先进的IGBT功率器件、性能优越的SPWM逆变器，可在线实时监测、记录UPS蓄电池组中任何一处地方。

　　作为中大功率UPS不间断电源中的重要功率器件，IGBT以及SCR器件近年来也得到了极大的发展，各大UPS电源厂家针对UPS的发展需要提出了大量的解决方案。

　　过去几年里,大功率的UPS电源设计已经越来越多的采用无变压器电路原理,这不仅使得成本进一步优化,而且将给制造技术带来全新的面貌。随着UPS电源向高功率领域扩展,这一电路原理还不能完全的适用,还需要增添新的原理。

　　UPS电源系统各组成元件作用

　　（1）整流器

　　整流器的作用是将从保安电源来的380V交流电整流后向逆变器提供电源，它要承担机组在正常情况下不允许间断供电的全部负荷。此外，整流器还有稳压和隔离作用，能防止厂用电系统的电磁干扰侵入到负荷回路。

　　（2）逆变器

　　逆变器的作用是将整流器输出的直流电或来自蓄电池的直流电变换成单相或三相正弦交流电。它是不停电UPS电源系统的核心部件。

　　（3）旁路变压器

　　旁路变压器由隔离变压器（T01）和调压变压器（T02）串联组成。隔离变压器输入侧设±5％的抽头。隔离变压器的作用是防止外部高次谐波进入UPS系统。调压变压器的作用是把保安段来的交流电压自动调整在规定范围内。

　　（4）静态切换开关A036

　　静态开关的作用是在来自逆变器的交流电源和旁路系统电源中选择其一送至负荷。它的动作条件是预先整定好的，要求在切换过程中对负荷的间断供电时间＜5ms。静态开关是一个关键性部件。手动旁路开关的作用是在维修或需要时将负荷在逆变回路和旁路回路之间进行手动切换。要求切换过程中对负荷的供电不中断。

　　（5）手动旁路切换开关Q050

　　此开关专为在不中断UPS负载电源的前提下检修UPS而设计的，”具有“先闭后开”的特点，以保证主母线不失电。

　　总结：大功率UPS产品是采用先进的DSP控制器、高速16位数字芯片、DDC控制技术，配合使用先进的大功率器件IGBT及SCR，在稳定、先进、高效的数字/模拟混合技术基础上，设计出的集数字化、信息化、网络化为一体的大容量正弦波在线式高智能型UPS。
