锂电池保护芯片原理,锂电保护芯片的功能

来源：存能电气  日期：2019-12-27 10:20  浏览量：次

　　锂电池保护芯片原理，锂电保护芯片的功能。锂电池之所以需要保护是由它本身特性决定的，由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。下面由锂电池生产厂家解析锂电池保护芯片原理，锂电保护芯片的功能。

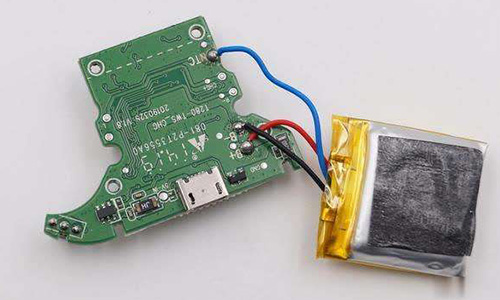

　　锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

　　锂电池保护芯片原理

　　1、保护芯片工作原理中的主要元器件的介绍：IC：它是保护芯片的核心，首先取样电池电压，然后通过判断发出各种指令。MOS管：它主要起开关作用

　　2、保护芯片正常工作：保护芯片上MOS管刚开始可能处于关断状态，电池接上保护芯片后必须先触发MOS管，P+与P-端才有输出电压，触发常用方法——用导线把B-与P-短接。

　　3、保护芯片过放保护：在P+与P-上接上一合适的负载后，锂电池组开始放电，电流从电池的正极经负载、D2、MOS1到电池的负极；当电池放电到2.5v时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。

　　5、过流保护：在P+与P-上接上一合适的负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，当负载突然减小，IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。

　　6、短路保护：在P+与P-上接上空负载后，电池开始放电电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，锂电池被保护。

　　锂电保护芯片的功能

　　正常状态：当所有锂电电压都在过充检测电压和过放检测电压之间，且电压在过流检测电压和异常充电检测电压之间则处于正常工作状态。

　　过充电状态：正常状态下，任意异界电池电压高于过充检测电压，且超过过充保护延迟时间，输出高阻态关断充电进入过充保护状态；在过充保护延时时间内，若检测的电池电压低于过充检测电压的时间超过过充重置延时，则过充积累的延迟时间会被重置，否则，电池电压的下降就会被认为是无关的干扰从而被屏蔽。

　　过放电状态：正常状态下任意异界电池电压低于过放保护电压，且超过过放保护延迟时间，输出低电平关断放电进入过放保护状态，同时输出高阻态，关断充电。

　　锂电池具有放电放电电流大、内阻低、寿命长、无记忆效应等被人们广泛使用，锂电池在使用中严禁过充电、过放电、短路，否则将会使电池起火、爆炸、等致命缺点，所以在使用可充锂电池都会带一块保护板来保护电芯的安全，锂电池保护板主要由过压保护和过流保护构成，是用来保护锂电池电芯安全的器件

　　除了控制IC外，电路中还有一个重要元件，就是MOSFET，它在电路中起着开关的作用，由于它直接串接在电池与外部负载之间，因此它的导通阻抗对电池的性能有影响。除了控制IC外，电路中还有一个重要元件，就是MOSFET，它在电路中起着开关的作用，由于它直接串接在电池与外部负载之间，因此它的导通阻抗对电池的性能有影响。
