机架式UPS电池一体机如何安装在机柜里?

来源：存能电气  日期：2018-11-08 11:33  浏览量：次

　　机架式UPS电池一体机如何安装在机柜里?IT设备机架化，使得机柜的规格发生了变化。最明显的表现就是单个的服务器体积越来越小，占据的高度空间也日趋减小，但是占据的深度空间却越来越大。因此为了IT设备安装密度的最大化，UPS出现机架式的设计也是顺应发展的趋势了。

　　那么机架式UPS电池一体机到底如何安装在机柜之中，在安装之中又有些什么需要注意的地方?关于这些问题以及答案，存能电气小编在接下来的内容里都会提到的，请继续往下看吧。

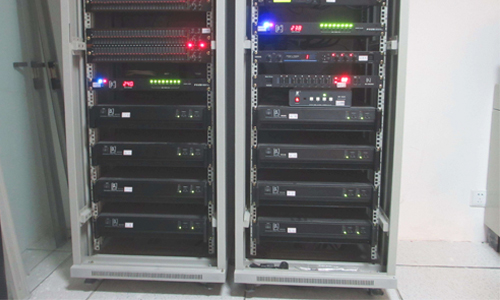

　　机架式UPS安装的位置

　　关于机架式UPS具体的安装位置其实没有什么特别的要求，不过放置的时候最好放在下层。因为机架式UPS的重量相较于其他的设备并不算轻，在机柜上放置设备的时候，最好是按照从下往上从重往轻的顺序来放置比较好。

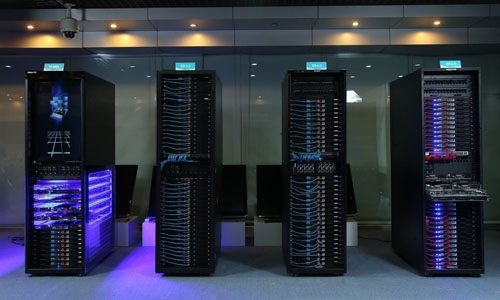

　　除了放置在专门放UPS的机柜中这种选择，还可以选择把机架式UPS放置在网络机柜中。规划好想要放置的东西及较为具体的放置位置后去定制专门的机柜也是一种不错的选择。

　　机架式UPS具体安装方式

　　安装工具

　　在正式安装机架式UPS之前，需要先准备一些安装要用到的工具，主要有电阻内阻仪、红外成像仪、卡尺、剥线钳、激光测距仪等众多的工具。齐全的设备才能更好的保障安装的效果。

　　安装流程

　　⑴线槽安装：线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全;线槽的接口应平整，接缝处应紧密平直。

　　槽盖装上后应平整，无翘角，出线口的位置准确;线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地;当线槽的底板对地距离低于2.4m时，线槽本般和线槽盖板均必须加装保护地线。

　　2.4m以上的线槽盖板可不加保护地线;线槽经过建筑物的变形缝(伸缩缝、沉降缝)时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。

　　⑵电缆铺设：沿经勘查的路由布放、安装电缆以形成电缆线路。根据使用场合，可分为架空、地下(管道和直埋)、水底、墙壁和隧道等几种敷设方式。

　　⑶主机安装：确认UPS外部的所有输入输出开关均处于断开位置;连接电池电缆。

　　机架式UPS不仅仅是将锂电池UPS的外形设计成机架安装的型式，还需要有电磁兼容性等方面的诸多考虑，因此，需要购买正规厂家的产品才能保证机架式ups能和服务器一起安装在同一个机柜里，而不会干扰服务器等IT设备的正常运行。
