你所不知道的模块化UPS和高压直流电源的区别
来源：存能电气 日期：2018-12-12 10:13 浏览量：次

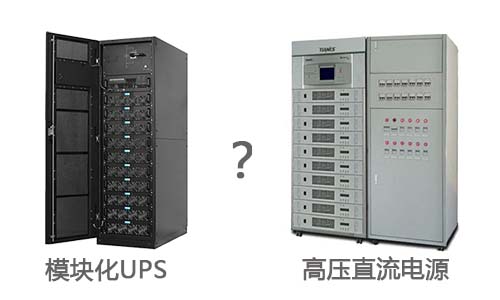

你所不知道的模块化UPS和高压直流电源的区别。模块化UPS电源和高压直流电源有什么区别?现代社会的发展离不开电源的存在，不少家用户开始购买UPS电源，但是UPS电源的种类很多，如何选择合适自己的才是最重要的。下面存能电气小编为大家介绍模块化UPS电源和高压直流电源的区别，你们肯定都不知道!
模块化UPS电源：
模块化UPS电源是由机架、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。采用了抽屉式、高智能多制式模块化设计，在线热插拔技术，实现在线更换、在线维护，降低了维护难度，实行零停机工作。采用N+X并联冗余无线技术，各模块机架可完全分离，便于用户以后的扩容或减容，使用非常方便。
高压直流电源：
高压直流电源是由交流市电或三相电输入，数千伏以上或数万伏以上直流电压输出的电源，输出功率数百瓦至数千瓦，一般可稳压或稳流。其特点是体积小、重量轻、效率高、功率大、纹波小、储能低和高稳定度、高可靠性。为了满足不同使用的要求，有些直流高压电源制成稳压稳流自动转换的形式。
机架式模块化UPS电源与传统UPS电源相比有相当大的优势：
1、安装简单，扩容方便，节约投资。
2、机架式模块化UPS电源使供电系统能随需应变，让容量随着业务的发展而实现“动态成长”既满足了后期业务的扩展需求，又降低了用户的初期购置成本。
3、并联冗余，运行稳定，可靠性高。
模块化UPS电源和高压直流电源的区别
本文存能电气小编就高压直流电源与模块化UPS在技术复杂性、可靠性、电流、工作效率等方面作一对比，以供参考。
一、可靠性对比
●模块化UPS电源因为采用了并联冗余设计，每个模块均具备完整的UPS功能，即便任一模块发生不可预见、突发性的故障，也不会对负载供电造成影响。
●高压直流电池供电不需经过DC/AC转换，隔离了供电系统中不可预见、突发性的故障对负载的威胁。如遇到自然灾害或人为故障影响，造成供电系统损坏，后备电池因容量有限无法继续向负载供电，会造成负载中断，而模块化UPS可以通过旁路选择油机或另外一路市电对负载紧急供电。
二、输入谐波电流及功率因数对比
●高频模块化UPS因为产品设计起点高，投入研发时间久，无论是功率范围或技术的稳定性，都优于高压直流模块的技术水准，从目前模块机生产商的技术水平看，无论UPS模块的功率大小，都采用了IGBT整流技术，THDI小于5%，PF大于0.99已成为普遍的应用指标。
●高压直流的功率模块技术是从电力操作电源延伸而来，模块的功率范围相对较小，从目前国内主流生产高压直流厂商的技术水平来看，输出功率在5KW(240V/20A)以内的单相整流模块，均采用有源PFC校正技术，基本可以达到THDI小于5%，PF大于0.99，而输出功率在5KW以上的三相整流模块，大多采用六脉冲无源PFC校正，其THDI基本在25%到35%之间，PF在0.9左右。
三、工作效率对比
●模块化UPS电源的工作效率基本在93%-96%左右。
●高压直流的功率模块工作效率基本在92%-95%之间，这是因为虽然它减少了DC/AC逆变这个环节，但同样存在PFC整流和DC/DC变换两个环节，而DC/DC变换因为有高频变压器的存在，其效率反而比高频UPS的DC/AC变换(无变压器)降低1%~3%。
四、技术复杂性
●高压直流电源并联没有频率同步问题，不存在环流问题，冗余并机更简单。高压直流功率模块，主要采用的模拟技术，在模块机为代表的数字技术面前，其稳定性、离散性差距明显，被淘汰只是时间的问题。高压直流供电系统的概率密度较小，占地面积偏大。
●模块化UPS虽然存在上述问题，但数字技术正以人们无法想象的速度在发展着，技术的更新，产品的升级，无时无刻不在重复的发生着，以DSP作为核心的控制技术在UPS的应用已经有十余年的历史了，其稳定性早已得到验证。
五、分配电系统的安全性
高压直流的输出分配电系统相比于交流分配电系统，对开关和保险的规格等级要求高，对爬电距离和线缆绝缘等级要求高，而相应的规范、标准和器件种类、规格等又比较少，势必会增加设备投资成本和风险成本。
模块化UPS电源和高压直流电源的区别
1、模块化UPS输出是交流，高压直流输出是直流;
2、模块化UPS内部直流环节母线电压比高压直流电源的高，所以同样机房环境下，高压直流比UPS更不容易发生积尘拉弧的故障，更结实些。
以上就是模块化UPS和高压直流电源的区别，模块化UPS电源和高压直流电源正在逐步取代传统UPS电源将成为主流，这两种电源跟传统的UPS电源相比，在技术有了很大的改进，在数据中心业务领域，模块化UPS是大势所趋。
