机架式UPS导轨安装和塔式安装有什么不同?

来源：存能电气  日期：2018-12-17 11:07  浏览量：次

　　机架式UPS导轨安装和塔式安装有什么不同?机架式UPS与塔式UPS都是主要应用于数据中心机房中的不间断电源。两者除了外形上的不同之处，在安装方面也有着很大的不同。

　　虽然两者在安装方面有不同之处，但是在整体的安装步骤上，机架式UPS与塔式UPS的大体安装步骤是没有太大区别的。

　　接下来，存能电气小编来为大家简单的介绍一下锂电池UPS的大体安装步骤，再从中找出机架式UPS和塔式UPS在安装上具体的不同之处。

　　锂电池UPS安装步骤

　　一、UPS确认

　　在进行工具准备之前，要先对于要安装的锂电池UPS的型号以及锂电池的型号和数量等进行确认，这样更方便于准备所需要携带的工具、电源线以及电池连接线等。

　　二、工具准备

　　在安装前需要准备的工具一般有：螺丝刀、万用表、钳子、斜口钳、电工胶带(多卷，尽量多带)、开口扳手(需要根据锂电池的型号选择携带不同尺寸的扳手)、绝缘手套(为了安装时的人员安全着想，尽量带上绝缘手套再进行操作)、剪线钳、液压钳、扎带、不同型号的螺丝等。

　　三、安装UPS

　　一般情况下，机架式UPS和塔式UPS是主机与锂电池包相配合使用的。一般情况下是先对UPS主机进行安装，然后再对锂电池包进行安装。

　　安装UPS主机，需要先对安装的位置进行确认同时进行整理，以便于更好的对主机进行放置与安装。安装的大致流程为一下步骤：

　　线槽安装

　　线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全;线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确;线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地;当线槽的底板对地距离低于2.4m时，线槽本般和线槽盖板均必须加装保护地线。

　　2.4m以上的线槽盖板可不加保护地线;线槽经过建筑物的变形缝(伸缩缝、沉降缝)时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。

　　电缆铺设

　　沿经勘查的路由布放、安装电缆以形成电缆线路。根据使用场合，可分为架空、地下(管道和直埋)、水底、墙壁和隧道等几种敷设方式。

　　主机安装

　　确认UPS外部的所有输入输出开关均处于断开位置;连接电池电缆。

　　四、清理现场

　　在安装完了锂电池UPS之后，还需要对于安装的现场进行卫生方面的清理，将安装过程中遗留的包装纸盒以及胶带等安装垃圾清理干净，这样才算是一次完整的安装过程。

　　机架式UPS导轨安装和塔式安装不同

　　机架式UPS和塔式UPS在安装方面的不同之处，主要在于锂电池UPS的安装步骤第三部分安装UPS中的主机安装内容的不同。

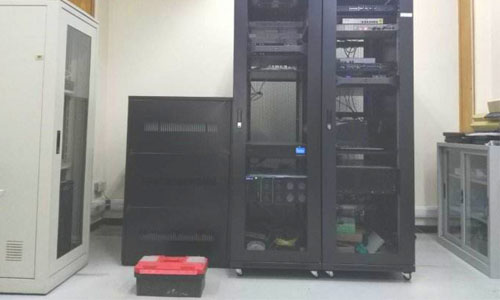

　　在主机与锂电池包的安装位置上，机架式UPS可以将主机与锂电池包一起放置于机柜中的导轨上的，可以和服务器一同放置在机柜中的。

　　而这种放置于机柜中的导轨安装方式，对于体积一般较为大块的塔式UPS而言是不可能有的安装方式。在大型机房中心，塔式UPS一般需要独立于服务器与机柜所处的空间，需要另外的一个空间来进行放置多个的塔式UPS。

　　这样相比较于机架式UPS，塔式UPS在安装上要占用更多的空间以及更耗费管理的人力物力。
