模块化UPS电源和高压直流电源有什么区别?
来源：存能电气 日期：2018-12-21 10:00 浏览量：次
模块化UPS电源和高压直流电源有什么区别?简单来说，模块化UPS输出是交流,高压直流输出是直流。模块化UPS电源是由机架、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。高压直流电源是由交流市电或三相电输入，数千伏以上或数万伏以上直流电压输出的电源，一般可稳压或稳流。本文存能电气小编就高压直流电源与模块化UPS电源展开探讨对比，以供参考。
模块化UPS电源和高压直流电源有什么区别?

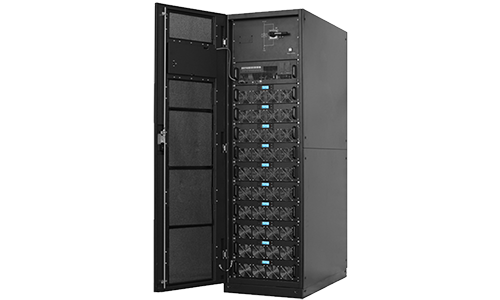

模块化UPS电源：
模块化UPS是由机架、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。模块化UPS电源采用了抽屉式、高智能多制式模块化设计，在线热插拔技术，实现在线更换、在线维护，降低了维护难度，实行零停机工作。
1、功率模块：包括传统UPS的整流、充电、逆变以及相关控制电路等部分组成。
2、静态开关模块：UPS处于过载时的共用供电通道，是由双向可控硅和控制电路组成。
3、显示通信模块：作为人机对话和网络化监控的平台。
模块化UPS产品特点：
采用N+X并联冗余无线技术，各模块机架可完全分离，便于用户以后的扩容或减容，使用非常方便。逆变结构中优先运用了“多电平逆变”的概念，致使功率器件的损耗大大降低，输出电压高次谐波减少近一倍，从而缩小了体积，增大了功率密度。
具有多种制式可供选择，易于操作，可实现多种进出线方式，环保性模块化UPS总谐波失真（THDI）3%，线性负载下的输出总谐波失真低于2%，对电网的谐波干扰降到最低，有效减少电网负荷和电源损耗。优良的输入参数，对市电电网表现出纯电阻特性，是理想的环保高效性UPS。
扩展性，便于安装、维护、更换、升级，模块化UPS电源电池由各个模块组成，可实现热插拨功能，且各模块机架可完全分离，便于用户以后的扩容或减容，使用方便，可实现在线更换、在线维护，降低了维护难度、减少了维护时间。且各模块尺寸均按照标准19英寸结构设计，使整机外形与标准机架一致，美化了机器外形，且模块可与标准机架通用。

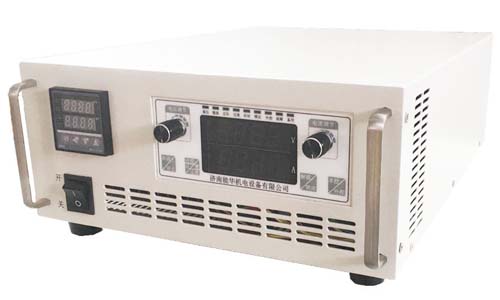

高压直流电源：
高压直流电源又称直流高压电源，它是由交流市电或三相电输入，数千伏以上或数万伏以上直流电压输出的电源，输出功率数百瓦至数千瓦，一般可稳压或稳流。早由于频率低，电源的体积和重量都比较大，转换效率和稳定度差。随着开关电源技术的发展与成熟，采用高频开关变换技术结合高压电源的特点而研制的直流高压电源成为主流。其特点是体积小、重量轻、效率高、功率大、纹波小、储能低和高稳定度、高可靠性。
高压直流电源的分类：高压分布式直流电源、壁挂式直流电源、微型直流电操作电源。
模块化UPS电源和高压直流电源有什么区别?
一、模块UPS电源和高压直流电源可靠性对比
模块化UPS电源因为采用了并联冗余设计，每个模块均具备完整的UPS功能，即便任一模块发生不可预见、突发性的故障，也不会对负载供电造成影响。
高压直流电源电池供电不需经过DC/AC转换，隔离了供电系统中不可预见、突发性的故障对负载的威胁。如遇到自然灾害或人为故障影响，造成供电系统损坏，后备UPS电池因容量有限无法继续向负载供电，会造成负载中断，而模块化UPS电池可以通过旁路选择油机或另外一路市电对负载紧急供电。
二、输入谐波电流及功率因数对比
高频模块化UPS因为产品设计起点高，投入研发时间久，无论是功率范围或技术的稳定性，都优于高压直流模块的技术水准，从目前模块机生产商的技术水平看，无论UPS模块的功率大小，都采用了IGBT整流技术，THDI小于5%，PF大于0.99已成为普遍的应用指标。
高压直流的功率模块技术是从电力操作电源延伸而来，模块的功率范围相对较小，从目前国内主流生产高压直流厂商的技术水平来看，输出功率在5KW（240V/20A)以内的单相整流模块，均采用有源PFC校正技术，基本可以达到THDI小于5%，PF大于0.99，而输出功率在5KW以上的三相整流模块，大多采用六脉冲无源PFC校正，其THDI基本在25%到35%之间，PF在0.9左右。
三、工作效率对比
目前高频化模块化UPS电源的工作效率基本在93%-96%左右，而高压直流的功率模块工作效率基本在92%-95%之间，这是因为虽然它减少了DC/AC逆变这个环节，但同样存在PFC整流和DC/DC变换两个环节，而DC/DC变换因为有高频变压器的存在，其效率反而比高频UPS的DC/AC变换（无变压器）降低1%~3%。
四、技术复杂性
高压直流电源并联没有频率同步问题，不存在环流问题，冗余并机更简单。现阶段高压直流供电系统的概率密度较小，占地面积偏大。
模块化UPS虽然存在上述问题，但数字技术正以人们无法想象的速度在发展着，技术的更新，产品的升级，无时无刻不在重复的发生着，以DSP作为核心的控制技术在UPS的应用已经有十余年的历史了，其稳定性早已得到验证。
而高压直流功率模块，主要采用的模拟技术，在模块机为代表的数字技术面前，其稳定性、离散性差距明显，被淘汰只是时间的问题。
五、负载的适应性
高压直流电源供电降低了对负载的供电质量，并提高了负载适用范围。
模块化UPS电源可以提供稳压精度为1%，电压谐波小于3%的交流电，不存在负载适应性问题。
以上就是模块化UPS电源和高压直流电源的区别，模块化UPS电源相对于传统立式(塔式)结构UPS而言，能够安装在标准机柜中，节省占地面积与空间，便于安装、使用及维护。高压直流电源对于中国电信而言，供电可靠性更高。
