特种改装车—存能电气车载式锂电池UPS解决方案

来源：存能电气  日期：2019-01-11 10:42  浏览量：次

　　特种改装车—存能电气车载式锂电池UPS解决方案。随着各种特种功能车辆及船舶游艇业的蓬勃发展,越来越多的通信设备、日常电器、精密仪器被应用其中。首当其中的就是需要解决电力的问题，这个时候车载式UPS锂电池就是最好的解决方案。接下来就跟随存能电气小编一起去看看车载式锂电池UPS的解决方案。

　　特种改装车—车载式锂电池UPS解决方案

　　前言：

　　随着我国各种功能车辆事业的蓬勃发展。越来越多的各种通信设备、精密仪器被应用其中。但也由此带来一些必然的问题：在移动应用的过程中如何保证其正常工作不受影响呢？首先要解决的就是电力问题。为了使工作环境更为舒适，一些车船上还配备了空调、加热器等日用电器。如果采用普通型UPS来承担这些负载，将会使UPS故障率增高数倍甚至根本无法带载。

　　因此，建议采用绿色节能、占地面积小的存能电气车载式锂电池UPS系统。

　　客户需求：

　　车载式UPS系统应用于某特种车舱体内，舱体内预留给UPS系统的最大空间尺寸为：500*700*700（单位mm）；UPS主机功率为10KVA,220Vac输入，220Vac输出，磷酸铁锂电池容量为192V40AH。

　　解决方案：

　　1、配置方案：车载式锂电池UPS型号：HQ1110（10KVA主机一台），电池型号：192V40A，电池类型：磷酸铁锂电池

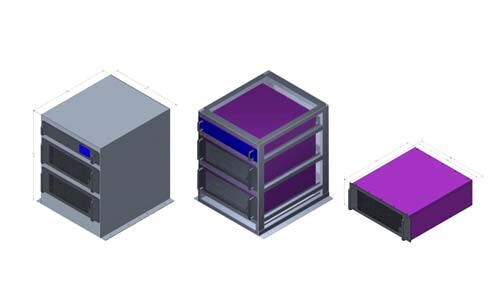

　　2、结构设计：车载式UPS主机及磷酸铁锂电池组设计为标准19英寸机架式结构，取500mm为宽度，700mm为高度，700mm为深度，分为三个模块上机架安装（主机1个模块，电池2个模块），下方进线。（如下图所示）

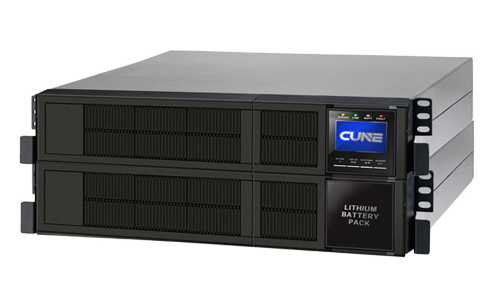

　　存能电气车载式锂电池UPS介绍：

　　应用范围：

　　本产品专为大功率车载系统设计,极大?高供电系统的可靠性,彻底消除电网的冲击,浪涌,陷落及杂讯干扰等对负载设备所造成的不良影响,以精致的品质,优异的性能及人性化操作为设计导向，极大提高供电系统的可靠性,彻底消除电网的冲击，广泛应用于各种特种改装车辆。

　　车载式UPS性能特点：

　　①超宽的输入电压范围

　　超宽的输入电压范围，即使在电力环境非常恶劣的偏远地区也能正常供电，减少了电池放电次数，提高了电池的使用寿命。

　　②友好的人机界面

　　操作简单，LCD中文显示面板将车载锂电池UPS的各项运行状况清晰的显示在面板上，让用户随时掌握车载式UPS供电质量及应用环境的变化。

　　③标准19英寸

　　采用标准19英寸标准机架式结构，可安装于标准机柜中，节省占地面积、空间；便于安装、使用及维护。

　　④采用最新的DSP控制技术

　　采用先进的DSP数字控制技术，有效提升了产品性能和系统可靠性，并实现更高功率密度的集成和小型化。

　　⑤输入功率因数自动校正功能

　　采用数字化控制的有源功率因数校正技术，使输入功率因数高达0.99以上，以避免对电网环境的污染，达到节能，降低系统投资成本的目的。

　　⑥50/60Hz频率自适应功能

　　自动识别，适应50Hz/60Hz电源系统，满足全球电源系统要求。

　　⑦兼容发电机输入

　　输入电压与频率范围广，能有效隔离发电机产生的不良电力，为负载提供安全、稳定的电源。

　　⑧冷启动和市电启动功能

　　市电异常状况可以直接用电池启动车载式UPS，满足应急需求。无电池状态可直接采用市电启动UPS，可作高精度稳压电源使用。

　　⑨N+X并联冗余功能

　　具备N+X并联冗余功能。

　　⑩ECO经济运行模式

　　具有ECO运行模式，高效节能，降低用户使用成本。

　　车载式UPS工作原理：

　　车载锂电池UPS正常运转时的运作方法：

　　当车载式UPS正常运转时，市电电源经由滤波器滤除高阶波噪声，一路经由充电器对电池组充电，保持电池电力于满电位，另一路经由整流器，整成直流电，经逆变器转成纯净的正弦波电源，再经由静态开关，滤波器送至用户设备使用。。

　　市电断电时，UPS的运作方法：

　　当市电断电时，由电池迅速供电给逆变器经由静态开关，滤波器持续送至用户设备使用，不至造成负载有断电情形发生。

　　存能电气锂电车载式UPS电池体积小、重量轻、可落地摆放或者机架式的安装方式，节约车体内部空间，非常适合应用在特种改装车辆上和船舶之中。
