12v锂电池保护电路设计要求及功能

　　12v锂电池保护电路设计要求及功能。12V锂电池应用及其普遍，数码产品、电动工具、电动自行车、电动汽车、后倍电源及储能等各个领域。锂电池保护电路的设计是十分重要的。我们要求12v锂电池电源保护芯片要能实现以下几个最基本的功能：过充电保护、过放电保护、过电流保护以及短路保护。提高锂电池的使用寿命并保证电池的安全使用。

　　什么是12v锂电池？

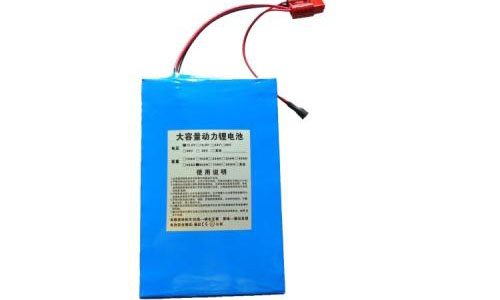

　　12v锂电池，是用3个或4个锂电池串联在一起。组合成的电池组，电池的容量根据单个电芯的容量，或并联在一起的电池的容量确定，是一种安全环保的新型电池。

　　12v锂电池参数

　　组合方式：ICR18500-3S2P

　　标称电压：11.1V

　　放电电压：11.1V-12.6V

　　常规放电电流为：0-2A大容量为3-4A

　　标称容量：以MahA为单位，有多种尺寸

　　标准持续放电电流：0.2C

　　最大持续放电电流：1C

　　工作温度：充电：0~45℃

　　放电：-20~60℃

　　12v锂电池保护电路设计要求

　　由于12v锂电池能量密度高，在过度充电状态下，电池温度上升后能量将过剩，于是电解液分解而产生气体，容易使内压上升而产生自燃或破裂的危险；反之，在过度放电状态下，电解液因分解导致电池特性及耐久性劣化，降低可充电次数，缩短了电池使用寿命。因此对12v锂电池的保护非常重要，12v锂电池应用中必须要有电池保护芯片，来防止电池的过充电、过放电和过电流。

　　12v锂电池保护电路会增加电池能量的额外损耗，减少电池的应用时间，这就要求锂电池保护电路要能在高精度下实现低功耗。一款锂电池保护芯片除了要能完成过充电保护、过放电保护和过电流保护等基本功能外，还要满足以下要求：

　　(1)超低功耗。锂电池保护电路在工作时，其消耗的功耗就是电池的损耗。因此，我们要把锂电池保护电路的功耗降到最低。

　　(2)高精准检测电压。为了使锂电池保护电路对于电池的不同工作状态做出正确的响应，保护电路必须能精准的检测出过充保护电压、过放保护电压等电压参数。

　　(3)大电压范围下正确工作。由于锂电池保护电路的供电电压为电池电压，而电池电压可在较大范围内浮动，故要求锂电池保护电路在该电压范围内能正确地工作。

　　12v锂电池保护电路需要具有以下功能

　　(1)如果充电电压超过电池允许的最大值，能够提供电池放电回路。

　　(2)如果放电电压低于电池允许的最小值，能够提供电池充电回路。则切断电池与外部电路的连接，并且则切断电池与外部电路的连接，并且

　　(3)如果12v锂电池的充、放电电流大于极限值，则切断电池与外部电路的连接。

　　(4)当12v锂电池回复正常状态后，保护电路应能相应的解除保护状态，使电池能够继续正常工作。

　　12v锂电池正极材料主要包括哪些？

　　目前我国的12v锂电池正极材料主要包括钴酸锂、三元材料。

　　锰酸锂和磷酸铁锂。正极材料的应用领域分化明显，目前钴酸锂依然是小型锂电领域正极材料的主力，主要用于传统3C领域等；三元材料和锰酸锂主要在小型锂电中应用，在日本与韩国其作为动力电池的技术较为成熟，主要用于电动工具、电动自行车和电动汽车等领域；磷酸铁12V锂电池在国内在动力电池领域应用，并且是未来储能电池发展的方向，主要用于基站和数据中心储能、家庭储能、风光电储能等领域。

　　三元材料综合了钴酸锂、镍酸锂和锰酸锂三类材料的优点，具有价格优势，但其应用受到钴价格的影响，当钴价格处于高位时，三元材料价格较钴酸锂低，具有较强的市场竞争力；但当钴价格处于低位时，三元材料相较于钴酸锂的优势就大大减小。目前，钴酸锂材料存在被三元材料替代的发展大趋势。

　　以上就是12v锂电池保护电路设计要求及功能，12V锂电池保护板，16串磷酸铁锂电池保护板，18650电池保护板，线路板厂在双面线路板设计时都会优先考虑锂电池保护板工作原理。锂电池保护板根据使用IC，电压等不同而电路及参数有所不同。
