锂电池保护板接线线路与方法介绍

来源：存能电气  日期：2019-04-24 11:13  浏览量：次

　　锂电池保护板接线线路与方法介绍。保护板作为锂电芯的安全保护器件,既要在设备的正常工作电流范围内,能可靠工作,又要在当电池被意外短路或过流时能迅速动作,使电芯得到保护。锂电池保护板，原理很简单，做起来也简单，其对客户的要求，一定要非常的明确，细到元器件的型号，工艺要求，电压要求，电流要求，输出口接法，充电等。

　　锂电池通常分两大类：

　　锂金属电池：锂金属电池是使用二氧化锰为正极材料、金属锂或其合金金属为负极材料、使用非水电解质溶液的电池。

　　锂离子电池：锂离子电池一般是使用锂合金金属氧化物为正极材料、石墨为负极材料、使用非水电解质的电池。

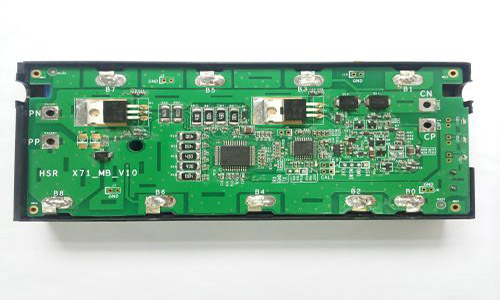

　　锂电池保护板接线线路与方法

　　每个锂电池保护板的串数不同接线方式不同，同口分口接线方式也不同。如果要精确到每个产品请查看保护板详细页面，但是总体接线还是不变的。由于锂电池的活跃性，使用锂电池一定要加保护板，防止锂电池过充过放过流。下面由存能电气大家介绍一下锂电池保护板如何接线。

　　锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。

　　锂离子电池都是电池+保护板。3线只会出现在保护板上，电池永远只有2根线。锂离子电池有2种，明显3.7V的就是非磷酸铁铝，可以直接换。

　　更换很简单（注意正负极）

　　1：把原锂电池的包装拆掉，然后电烙铁把保护板和电池分开。

　　2：同样然后把你新锂电池的保护板拆掉，把电池接到旧的保护板上即可。

　　P+、P-接输出。B+接电芯正极，B-接负极。如果是多节串联，B1负极和B2正极接在一起，以此类推，最后一节电池负极接Bn-。先焊接导线，最后连电池，不要接错。完成后如果无输出，记得用充电器在P+、P-引出的充电接口上充电激活。

　　有些锂电池第三根是温度保护线，有些是电池信息核对线（比如换了非原厂电池要提示报警）。锂离子电池都是电池+保护板。3线只会出现在保护板上，电池永远只有2根线。锂离子电池有2种，明显3.7V的就是非磷酸铁铝，可以直接换。

　　36V锂电池保护板怎么接线？

　　1、先把12个锂电池串联。如果有24节，可以先并联，再串联！

　　2、按照B接电池组的负极。依次B1_B2_B3、、、、B10_B1l_B2

　　3、同接口：锂电池组的正极就是：充电和放电的正极。C：可以作为充电的负极放电的负极。

　　4、分接口：锂电池组的正极就是充电和放电的正极。C：可以作为充电的负极。D：只能作为放电的负极。

　　锂电池保护板的作用

　　1.过充保护，防止过量充电导致锂电池包的损坏。

　　2.过放保护，以防过放在导致电池的寿命衰减。

　　3.过流及短路保护，是锂电池使用过程中更安全可靠。

　　4.尺寸小，能够适用于多种锂电池包。

　　以上就是锂电池保护板接线线路与方法介绍，电池保护板可以保护锂电池，避免锂电池过放的功能。当锂电池过度放电时，锂电池内部的内存物就会发生质的变化，这时候锂电池保护板就能感知到这一点，从而快速地切断放电电源，使得锂电池不至于将电全部放出，从而保证锂电池内部电流的稳定，避免了锂电池过放的情况出现。
